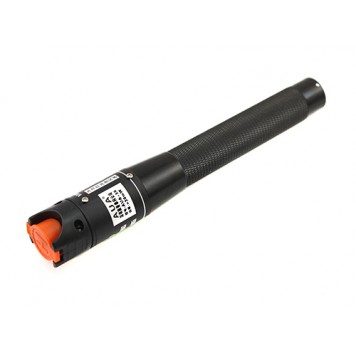

Визуальный локатор оптоволокна кабельного ТВ 30мВт

Визуальный локатор является простым, но в тоже время важным инструментом при монтаже и обслуживании оптоволоконных линий. Особенно полезен при большой протяжности сети. Он может использоваться для проверки на непрерывность (выявляет трещины или изгибы оптоволокна), при проведении маршрутизации и трассировки, способен найти дефекты в местах где обычный рефлектометр не покажет никаких отклонений. Встроенный мощный лазерный светодиод 30 мВт, с длиной волны 650 нм, позволяет находить дефекты на расстояниях до 20 км.

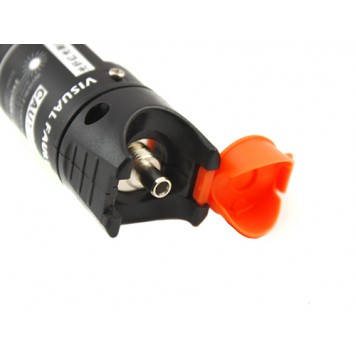

Универсальный разъем 2.5 мм позволяет подключать коннекторы типа SC/FC/ST. Через разъем в оптическую линию подается лазерное излучение красного цвета и в месте изгиба, обрыва или любого другого дефекта наблюдается рассеянное излучение.

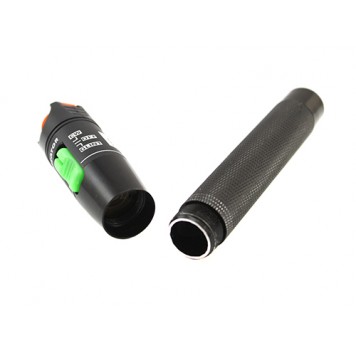

Устройство представляет собой достаточно компактную цилиндрическую указку, с утолщением на одном конце - в нем установлен лазерный блок, который закрывается пластиковой крышкой. Под крышкой можно увидеть муфту (с установленной ферулой), для подключения оптоволоконного кабеля. Для простоты замены ферул - муфта крепится с помощью резьбового соединения. Кнопка управления локатором, размещенная на лазерном блоке, имеет три положения: центральное - устройство выключено; верхнее - непрерывное излучение; нижнее - импульсное излучение. Питается устройство от двух батареек типа АА 1.5 В, которые устанавливаются в ручку локатора. Ручка изготовлена из металла и покрыта рифлением для предотвращения скольжению в руке. Для установки батареек ручку можно открутить как сверху так и снизу. В нижней части ручки есть отверстие для крепления шнурка на кисть.
При работе с устройством следует придерживаться правил безопасности, ни в коем случае не направлять лазерный луч в глаза, это может привести к повреждению сетчатки и потере зрения.

Характеристики:

модель: AUA-30;
мощность: 30 мВт;
коннектор: универсальный 2.5 мм (SC/FC/ST);
частота: 1 Гц;
дальность работы: до 20 км;
питание: 2 батарейки АА 1.5 В (в комплект не входят);
рабочая температура: от -10 до +45 С;
размеры: длина 175 мм, диаметр лазерного блока 26 мм, диаметр ручки 20 мм;
вес (без батареек): 76 г;
вес комплекта: 121 г.

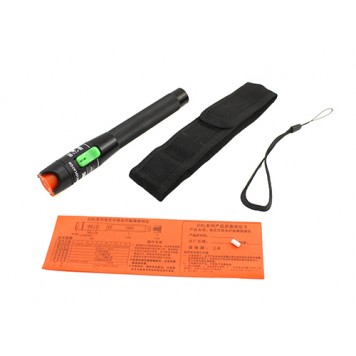

Комплектация:

• визуальный локатор модели AUA-30;
• чехол;
• шнурок на руку;
• запасная керамическая ферула.
