Вольтметр амперметр 2хLED 80-300В 0-99.9А DIN

Цифровой вольтамперметр D52-2042 предназначен для контроля величины напряжения и тока в электрических цепях переменного тока. Может использоваться как в бытовом секторе, так и в сфере ЖКХ и других объектах народного хозяйства.
Данный вольтамперметр измеряет напряжение от 80 до 300 В и величину тока до 99,9 А переменного тока.
Вольтамперметр подключается непосредственно в измеряемую цепь (клеммы 1 и 2). Ток измеряется с помощью встроенного трансформатора тока. Для этого один из проводов идущих на нагрузку нужно пропустить через отверстие в корпусе. Для измерения величины тока больше 100 А нужно подключить другой трансформатор, который выводится наружу корпуса через клеммы 3 и 4. Для подключения трансформатора нужно вскрыть корпус, который держится на 4 защелках.
Схема подключения вольтамперметра в измеряемую цепь:

Схема подключения вольтамперметра с выносом трансформатора тока наружу:

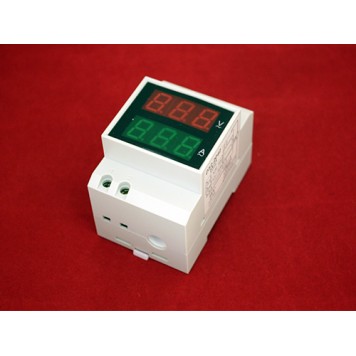

Результаты измерения отображаются на двух 1,5 дюймовых LED дисплеях. Дисплеи имеет красную (величина напряжения) и зеленую (величина тока) подсветки.

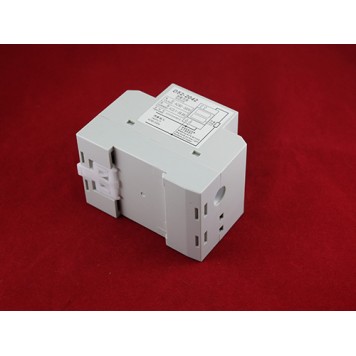

При монтаже вольтамперметр D52-2042 крепится на 35 мм DIN-рейку.
Периодической поверке данный прибор не подлежит.

Характеристики:

модель: D52-2042;
диапазон измеряемого напряжения: 80-300 В переменного тока;
диапазон измеряемого тока: 0,1-99,9 А переменного тока;
цвет подсветки индикатора напряжения: красный;
цвет подсветки индикатора тока: зеленый;
габариты (в х ш х т): 80 х 54 х 64 мм;
диаметр отверстия в корпусе: 10 мм;
вес вольтамперметра: 125 г;
вес комплекта поставки: 145 г;
материал корпуса: пластик;
цвет: белый.

Комплект поставки:

• вольтметр амперметр D52-2042;
• инструкция на английском и китайском языках.
