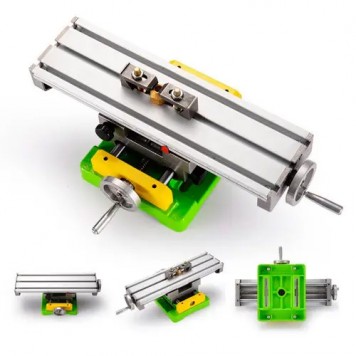

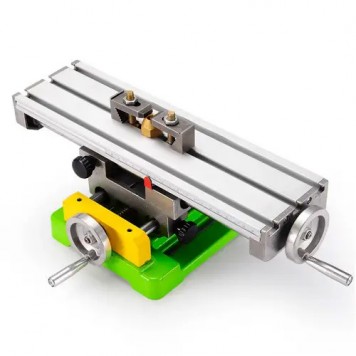

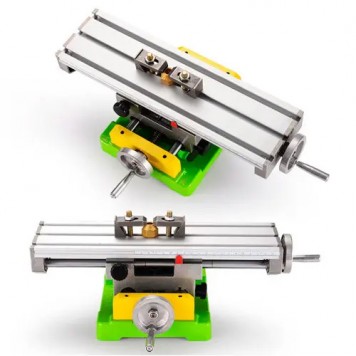

Координатный стол BG-6350 350x100мм для сверлильного фрезерного станка

Более усовершенствованный и усиленный вариант модели BG-6330, данную модель можно считать наиболее близкой к промышленному аналогу. В отличии от двух предыдущих моделей, BG-6350 имеет по две направляющее на каждое направление (вдоль и поперек). За счет чего конструкция более устойчива к возникновению нежелательных люфтов. Этому также способствует регулируемое соединение типа “ласточкин хвост”. Имеется шесть регулировочных винтов, по 3 на каждую ось. Степень зажатия регулировочных винтов влияет на жесткость хода. Винты регулируются с помощью шестигранного ключа. Упором для винтов являются две латунные пластины.
Рабочая поверхность изготовлена из алюминия, регулирование положения осуществляется путем вращения ходовых винтов. На маховики нанесена миллиметровая разметка с ценой деления 0.05 мм, а один полный оборот маховика составляет 1.5 мм. Чугунное основание имеет 4 продольных паза для крепления координатного стола к основанию сверлильного станка.

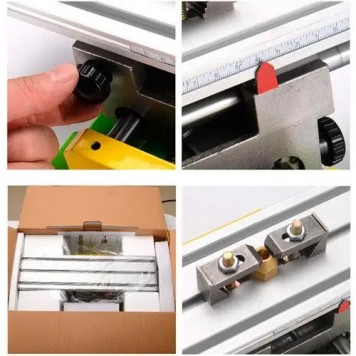

Также производитель добавил систему фиксации винтами рабочей поверхности, подвижную миллиметровую линейку с бегунком для ещё более точного и быстрого позиционирования заготовки. И установил усиленные, более прочные металлические подшипники.
Фиксация заготовки на столе осуществляется с помощью крепления к трем продольным Т-образным пазам с размерами 12 х 6 x 5 мм.
В комплекте поставки ручки для маховиков, шестигранный ключ, крепежный набор и инструкция на английском языке.

Характеристики:

модель: BG-6350;
соединение типа “ласточкин хвост” для минимизации люфтов

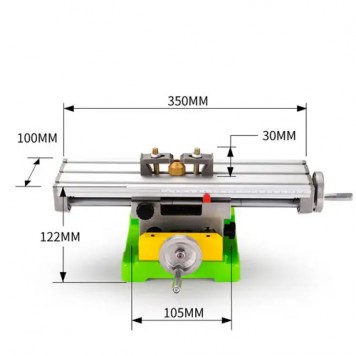

рабочая поверхность: 350 x 100 мм;
ход по оси Х: 180 мм;
ход по оси Y: 50 мм;
высота стола: 122 мм;
цена деления на маховиках: 0.05 мм;
межосевое расстояние (для крепления на станину): 102 мм;
три Т-образные пазы (12х6х5 мм) для установки закладных болтов;
расстояние между Т-пазами стола: 34 мм;
диаметр прецизионных направляющих: 12 мм;
диаметр силового стола: 14 мм;
вес: 6.5 кг.
