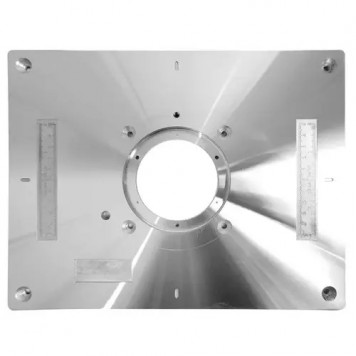

Пластина для фрезера 300x235x9.5мм со сменными кольцами, алюминиевая

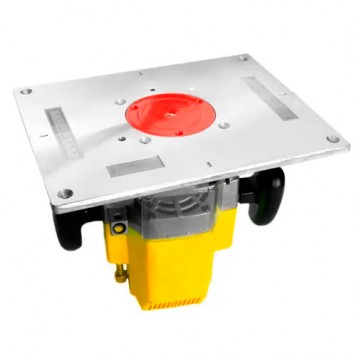

Универсальная алюминиевая пластина для создания прочной, плоской и ровной поверхности для работы ручного фрезера как стационарного фрезерного станка. Сделает работу с ручным фрезером более комфортной и безопасной. При этом появится возможность перемещать обрабатываемую деталь относительно закрепленной фрезы, а не сам ручной фрезер. Большие размеры пластины позволяют использовать ее как установленной в столешницу, так и установленной на подошву перевернутого ручного фрезера. Утопленная на свою толщину вглубь столешницы пластина образует единую плоскость для хорошего и равномерного горизонтального перемещения обрабатываемой заготовки.
Платформа имеет центральное отверстие со ступенькой для установки специальных пластиковых колец, имеющих разные внутренние отверстия под установку фрез разных диаметров. Подходящее по размеру отверстия кольцо вставляется в углубление внутри ступеньки и фиксируется с помощью 3-х винтов.
Все отверстия на пластине имеют фаски под монтажные винты с потайной головкой, шляпки установленных винтов утоплены ниже поверхности пластины.
На пластине имеются 4 отверстия для соединения пластины со столешницей и 4 отверстия для соединения с подошвой ручного фрезера с расстоянием между центрами отверстий 85 мм.
Если отверстия в подошве фрезера не подходят под расположение готовых отверстий, можно крепить фрезер и пластину к столешнице независимо друг от друга. В этом случае не требуется совместимость расположения отверстий, только нужна прочная конструкция и надежный материал столешницы. Снизу к ней крепится фрезер, а сверху врезается пластина. Между собой они не связаны. Это может оказаться даже удобнее. Снимаешь фрезер для работы в ручном режиме, а пластина остается и обеспечивает гладкость и прочность поверхности верстака.

Характеристики:

диаметр центрального отверстия (посадочного места под кольца): 75 (96) мм;
глубина ступеньки отверстия: 5 мм;
прямоугольное отверстие для верхнего подшипника, отверстие под "микролифт";
диаметры внутренних отверстий сменных колец: 13, 30 мм;

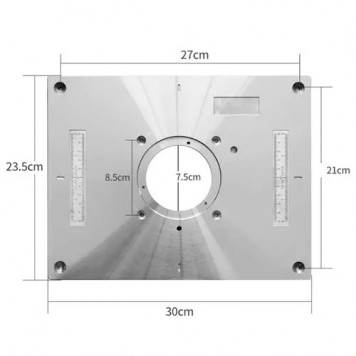

размер пластины: 300 х 235 х 9.5 мм;
размещение отверстий крепления к столешнице: 270 х 210 мм;
размещение отверстий крепления к фрезеру: 85 x 85 мм;
разметочная шкала: двусторонняя 100 мм (50 + 50 мм);
вес комплекта: 1400 г;
размер упаковки: 25.5 x 13 x 3 см;
материал: пластина – алюминиевый сплав, кольца - пластик.

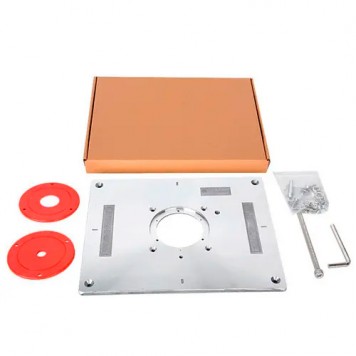

Комплект поствки:

• пластина для фрезера 300 x 235 x 9.5 мм;
• 2 сменные кольца разных диаметров;
• комплект крепежных винтов;
• направляющая копировальная втулка для пластины;
• шестигранный ключ.
