Паяльная станция QUICKO T12-942 MINI OLED на жалах Hakko T12

Паяльная станция QUICKO T12-942 MINI используется для быстрого нагрева жала паяльника на установленную температуру и поддержки этой температуры на заданном значении.

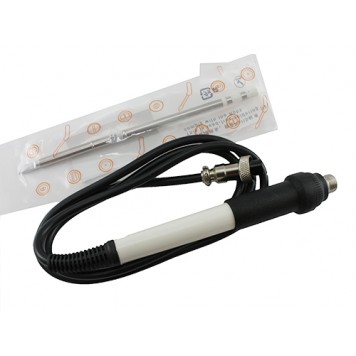

Перед использованием паяльной станции нужно установить жало в ручку паяльника. Для этого нужно открутить колпачок ручки паяльника, установить жало, закрутить колпачок ручки паяльника и последним одеть на жало и закрутить колпачок жала с защитной колбой.

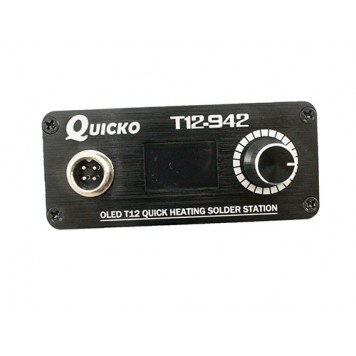

Теперь можно подключить паяльник к блоку управления. Блок управления оснащен т.н. «авиационным» гнездом GX 16/4, а паяльник соответствующим штекером. Штекер паяльника устанавливается в гнездо по ключу и фиксируется с помощью накидной гайки. Длина провода паяльника составляет 1м, провод мягкий.

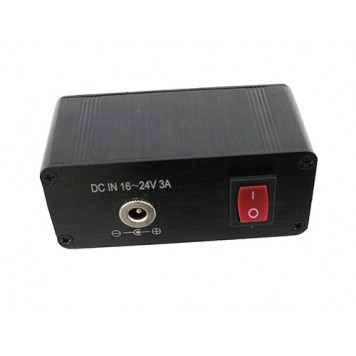

После соединения блока управления и паяльника – можно подключать напряжение питания. Напряжение питания станции QUICKO T12-942 MINI составляет 12 – 24 В. От значения напряжения питания и выходного тока блока питания зависит максимальная выходная мощность. Блок питания в комплект поставки не входит. Для подключения питания в задней части корпуса блока управления предусмотрено гнездо под штекеры 5,5 х 2,5 мм или 5,5 х 2,1 мм. Блок управления не имеет защиты от переполюсовки, потому при подключении внешнего аккумулятора обязательно соблюдайте полярность.
Таблица зависимости выходной мощности от питания:

Станция включается нажатием на клавишу, которая находится на задней части корпуса блока управления. После подачи питания включается дисплей и загружается прошивка.
Информация на дисплее паяльной станции QUICKO T12-942 MINI:

Температура нагрева паяльника задается с помощью поворота ручки энкодера: влево – уменьшение, вправо – увеличение. Значение температуры может быть установлено в границах 200 – 480°C. Сначала данные о текущей температуре жала отображаются на дисплее некорректно – это связано с новым жалом. Но после нескольких циклов включения/выключения показания стабилизируются.
Паяльная станция QUICKO T12-942 MINI имеет меню с расширенными настройками. Для входа в меню нужно нажать и удерживать на протяжении 3 секунд кнопку энкодера. Навигация в меню осуществляется поворотом ручки энкодера: вправо – следующий пункт меню, влево – предыдущий пункт меню. Выбор пункта меню осуществляется нажатием на кнопку энкодера. Подтверждение выбранного значения в пункте меню осуществляется одиночным нажатием кнопки энкодера. Для выхода из меню нужно нажать и удерживать на протяжении 3 секунд кнопку энкодера.
Структура меню паяльной станции QUICKO T12-942 MINI:
1. Calibration – калибровка значения реальной температуры жала и отображаемой на дисплее. Возможные значения: 70 – 130%;
2. Auto sleep – время бездействия по истечении которого станция перейдет в режим сна. В режиме сна температура жала будет удерживаться на значении 150°C. Возможные значения:  OFF, 1 – 99 min;
3. Auto power off – время бездействия по истечении которого станция отключиться от питания. Возможные значения:  OFF, 1 – 99 min;
4. Boost duration – время на протяжении которого будет включено краткосрочное увеличение нагрева жала. Функция включается во время работы одиночным нажатием кнопки энкодера. Индикация работы функции отображается в левом верхнем углу дисплея миганием желтого прямоугольника. При использовании этой функции жало быстрее изнашивается. Возможные значения: 10 – 99 s;
5. Boost degree – значение температуры на которое будет увеличено текущее значение температуры при включении функции Boost duration. Возможные значения: 10 – 80°C;
6. Wakeup method – действие, при котором стация будет выходить из режима сна. Возможные значения: Encoder only (поворот ручки энкодера), Encoder&Handle (поворот ручки энкодера или срабатывание датчика вибрации в паяльнике);
7. Buzzer switch – включение/выключение звуковой индикации станции. Возможные значения: ON, OFF;
8. Battery guard – значение напряжения питания, при котором станция отключиться от питания. Функция используется при питании станции от внешнего аккумулятора для избегания разряда аккумулятора. Возможные значения: 10 – 24 V.
9. Firmware – версия прошивки. Версия: V1.4;
10. Factory reset – сброс настроек на заводские. Возможные значения: NO, YES.
Скорость нагрева жала паяльника до температуры 300°C зависит от напряжения питания и колеблется в диапазоне 10 – 55 секунд.

Характеристики:

модель: QUICKO T12-942 MINI;
тип дисплея: OLED;
диагональ дисплея: 0,96 дюйма;
жало: Hakko T12-K;
напряжение питания: 12 – 24 В;
гнездо питания: под штекеры 5,5 х 2,5 мм или 5,5 х 2,1 мм;
гнездо паяльника: GX 16/4;
температура нагрева: 200 – 480°C (жала Hakko T12 не стоит греть выше 380°С);
габариты ручки паяльника (В х Д): 160 х 21 мм;
длина жала: 153 мм;
габариты блока управления: 87 х 58 х 36 мм;
вес комплекта: 192 г.

Комплект поставки:

• Паяльная станция QUICKO T12-942 MINI OLED на жалах Hakko T12;
• Жало Hakko T12-K;
• Ручка паяльника;
• Колпачок жала с защитной колбой
• Ножки – 4 шт.
