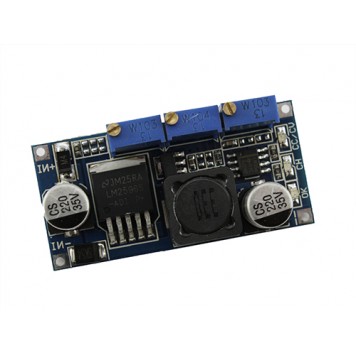

Понижающий преобразователь напряжения DC-DC LM2596S для зарядных устройств

Понижающий преобразователь (Step-Down Converter) LM2596S используется для уменьшения напряжения постоянного тока в цепи в целом или на отрезке цепи. Преобразователь используется в несложных проектах на микроконтроллерах.

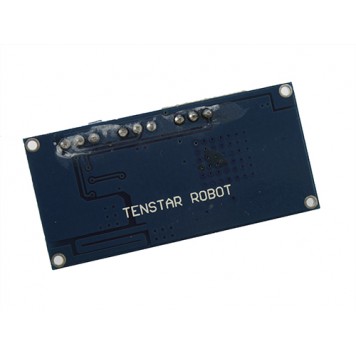

Понижающий преобразователь LM2596S имеет две клеммы на входе и две клеммы на выходе.

• Клеммы для подключения входного напряжения находятся слева от регуляторов и обозначены: IN+ – входное напряжение; IN-  – общий контакт.
• Клеммы для подключения выходного напряжения находятся справа от регуляторов и обозначены: «+ +» – выходное напряжение; «– –»  – общий контакт.

Понижающий преобразователь LM2596S имеет три потенциометра для регулировки выходного напряжения (левый), регулировки напряжения полного заряда аккумулятора (центральный), регулировки выходного тока (правый).
Понижающий преобразователь LM2596S имеет три индикаторных светодиода. Светодиод OK горит, когда на выходе преобразователя есть напряжение. Светодиод CC/CV горит, когда идет процесс зарядки аккумулятора. Светодиод CH горит, когда зарядка аккумулятора закончена.
Для использования понижающего преобразователя нужно подключить на вход преобразователя IN+ и IN-  напряжение значением 5 – 35 В постоянного тока. Затем подключить к выходным клеммам «+ +» и «– –» вольтметр и с помощью потенциометра выставить нужное значение выходного напряжения. Потом к выходным клеммам подключить нужное устройство или цепь, подать входное напряжение, проверить соответствует ли выходное напряжение выставленному ранее.
К преобразователю можно подключить потребителя с суммарным током до 3 А. Но нужно учитывать, что при нагрузке больше 15 Вт для микросхемы нужен радиатор.
Питание понижающего преобразователя осуществляется от внешнего источника питания постоянного тока с выходным напряжением 5 – 35 В и током 5 А.

Характеристики:

микросхема: LM2596S;
входное напряжение: 5 – 35 В;
выходное напряжение: 1,25 – 30 В;
максимальный выходной ток: 3 А;
габариты: 47 х 22 х 12 мм;
вес комплекта: 13 г.

Даташит на микросхему.
