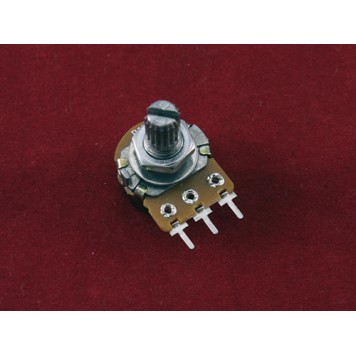

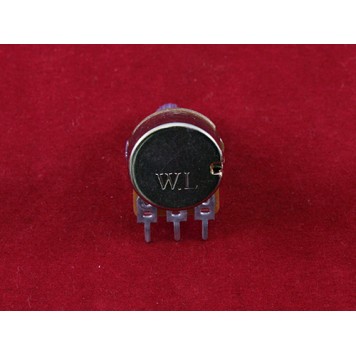

Резистор переменный, потенциометр WH148 B1K линейный 15мм 1кОм

Потенциометр WH148 B1K используется в электрических цепях постоянного, переменного и импульсного тока в качестве сопротивления. Способы монтажа: навесной, печатный, на панель.
Для монтажа на панель потенциометр имеет метрическую резьбу диаметром 7 мм и шагом 0,75 мм. Для закрепления переменного резистора на панели в комплекте идет шайба и гайка.
Изменение сопротивления переменного резистора осуществляется с помощью поворота ручки. Длина ручки 8 мм, угол поворота ручки 300°.
Потенциометр WH148 B1K имеет три контакта. Между двумя крайними контактами сопротивление постоянное. Между центральным контактом и крайними сопротивление меняется в зависимости от направления и угла поворота ручки резистора. Например, если ручка будет повернута до упора вправо, то между центральным и правым контактами сопротивление будет 0, а между центральным и левым 1 кОм. Если поворачивать ручку влево, то между центральным и правым контактами сопротивление будет увеличиваться, а  между центральным и левым – уменьшаться.
Чертеж переменного резистора WH148:

Характеристики:

модель: WH148 B1K;
характеристика: линейная;
максимальное сопротивление: 1 кОм;
номинальная мощность: 0,2 Вт;
максимальное рабочее напряжение: 200 В;
допуск сопротивления: 20%;
габариты (Д х В): 17 х 24 мм;
вес: 5 г.
