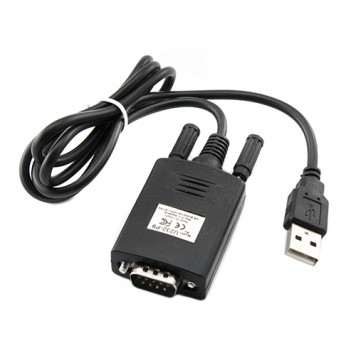

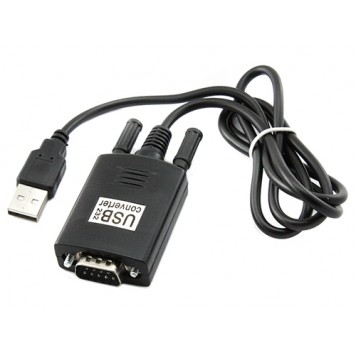

Кабель переходник USB - RS232 DB9 CH340

Кабель - переходник USB - RS232 предназначен для подключения к USB порту компьютера устройств, которые используют последовательный интерфейс RS232 и предназначены для подключения к COM порту (DB9). Многие современные модификации материнских плат и модели ноутбуков не оснащены COM-портом. Между тем, устройства данного стандарта весьма распространены (отдельные виды принтеров, терминалы ISDN и многое другое). Кабель-переходник успешно решает задачу совместимости устройств, работающих на интерфейсе RS232. Подключаемое устройство будет иметь возможность использовать функцию «горячего» подключения к работающему компьютеру. Переходник имеет разборный корпус, что дает возможность подключить, какое либо устройство, напрямую к плате.
Для использования кабеля нужно сначала установить драйвера с CD диска, который идет в комплекте. Потом нужно вставить кабель в USB порт компьютера и подождать пока операционная система «подхватит» нужные драйвера. Если «подхвата» не произошло, нужно сделать это вручную с помощью диспетчера устройств. Кабель должен определится как USB-SERIAL CH340.
Управление кабелем переходником осуществляется с компьютера или ноутбука с помощью специальных программ (терминалов).
Кабель - переходник USB - RS232 имеет два интерфейса для подключения к компьютеру и для подключения устройства:

• интерфейс USB поддерживает спецификации 1.1 и 2.0 и имеет скорость передачи данных  0,5—480 Мбит/с.
• интерфейс RS232 исполнен в 9-ти контактном разъеме стандарта DB9 (он же COM порт) типа «папа», имеет скорость передачи данных до 115200 бит/с.

Данная модель кабеля-переходника имеет возможность работать со всеми сигналами интерфейса RS232, а именно:

Назначение этих сигналов следующее:

• TxD – данные, передаваемые компьютером в последовательном коде (логика отрицательная);
• RxD – данные, принимаемые компьютером в последовательном коде (логика отрицательная);
• RTS – сигнал запроса передачи. Активен во все время передачи;
• CTS – сигнал сброса (очистки) для передачи. Активен во все время передачи. Говорит о готовности приемника;
• DSR – готовность данных. Используется для задания режима модема;
• SG – сигнальное заземление, нулевой провод;
• DCD – обнаружение несущей данных (детектирование принимаемого сигнала);
• DTR – готовность выходных данных;
• RI - индикатор вызова. Говорит о приеме модемом сигнала вызова по телефонной сети.

Полный набор сигналов используется только для подключения к компьютеру внешнего модема.
Этот кабель-переходник подходит для решения любых задач, связанных с использованием интерфейса RS232.

Характеристики:

модель: U232-P9;
собран на чипе: CH341;
длина кабеля: 70 см;
вес комплекта: 60 г;
поддержка ОС: Windows / 98 / ME / 2000 / NT / XP / Vista / 7 / 8 как 32- так и 64-битными, Linux, iMac, iMac OS X;
скорость передачи данных по RS232: до 115200 бит/с;
поддержка всех сигналов интерфейса RS232;
поддержка функции Plug-in-Play;
интерфейс USB поддерживает спецификации: 1.1 и 2.0;
интерфейс RS-232 исполнен в 9-ти контактном разъеме стандарта DB9 (он же COM порт) типа «папа».

Комплект поставки:

• кабель - переходник USB - RS232 (DB9);
• диск с драйверами.

Распиновка интерфейса RS232 в разъеме стандарта DB9:
