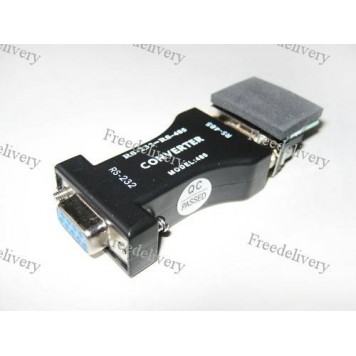

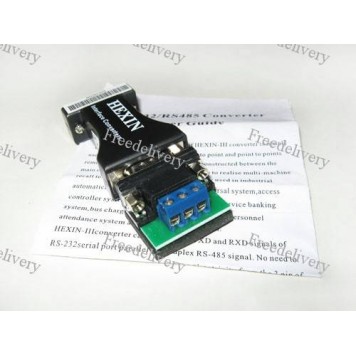

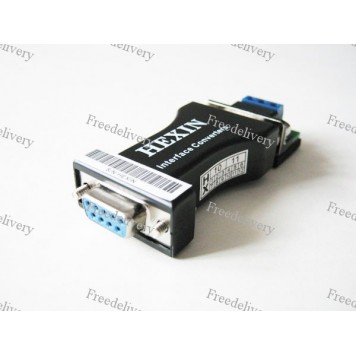

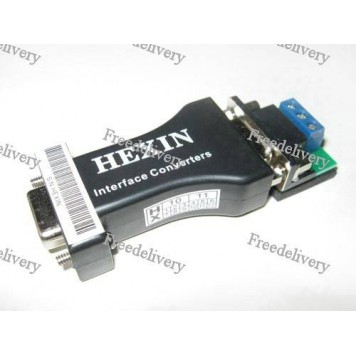

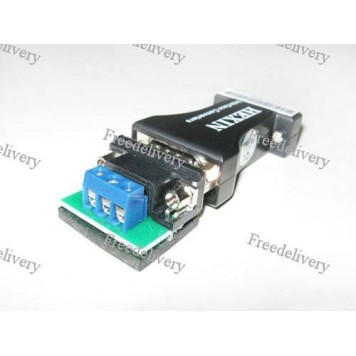

Переходник RS232 - RS485 конвертер

Снято с продажи
Конвертер для подключения устройств с интерфейсом RS-485 (3-х контактный) к RS-232.

Двунаправленный конвертер, выступающий в качестве моста между интерфейсами RS-232 и RS-485, предназначен для подключения промышленных устройств стандарта RS-485 (систем промышленной автоматизации, контроля доступа, устройств дистанционного управления, парковочных систем и др.) к последовательному (COM) порту персонального компьютера.
Питание конвертера может осуществляться от COM порта, но это не желательно. Напряжение питания с COM порта может колебаться от 5 до 12 вольт в зависимости от производителя и модели конкретной материнской платы стационарного компьютера или ноутбука.
Потому, во избежание повреждения конвертера, не желательно питать его от COM порта. В порядке исключения, конвертер можно питать от COM порта, если заранее известно, что напряжение питания 5 В.
Конвертер можно питать от внешнего источника питания, который подключается к контактам +9V и GND.
Если питание подается от внешнего источника, то от COM порта оно прекращается.

Технические характеристики:

Стандарты: EIA/TIA RS-232C и RS-485.
Режимы передачи данных: асинхронный, точка-точка, многоточечный, двухпроводный полудуплекс.
Скорость обмена данными: 300 – 115000 bps.
Поддержка сигналов RS-232: TXD, RXD, RTS, CTS, DTR, DSR, DCD, GND.
Поддержка сигналов RS-485: Data+, Data-, GND.
Используемый кабель: обыкновенный, витая пара, экранированный.
Максимальная длина кабеля: 5 м (со стороны RS-232), 1200 м (со стороны RS-485).
По причине технических особенностей конвертера максимально допустимое напряжение питания от COM порта или внешнего источника питания: 5В.
Диапазон рабочих температур: от -10 до 85°С.
Диапазон допустимой относительной влажности: от 5 до 95\%.
Размеры конвертера: 86 х 33 х 20 мм.

Комплект поставки:

  • конвертер;
  • руководство по эксплуатации (на английском языке).
Задайте вопрос о данном товаре
Написать отзыв
Пожалуйста авторизируйтесь или создайте учетную запись перед тем как написать отзыв
06.02.2018
не получилься связь с алтроник
26.04.2013
Только что получил данный конвертор.
Упреждая возможность событий, описанных автором "bolivar" чуть ниже, решил сразу разобрать устройство. Никаких соплей, никакой холодной пайки. Аккуратный smd-монтаж, всё на месте. Возможно мне повезло и китайцы исправились, но думаю, что это конверторы всё же из одной партии.
Поставил одним концом (RS-485) на своё свежеразработанное устройство, вторым (RS-232) на переходник USB-COM (в моем компе родного COM нет в принципе), и НЕ ПОДКЛЮЧАЛ 9В! Об этом, кстати, написано выше в описании товара на данном сайте.
Связь появилась мгновенно. Никакого затухания сигнала, никаких задержек, фронты весьма четкие.
Нареканий нет. Я очень доволен. В том числе ценой и оперативностью доставки.
Спасибо сотрудникам Freedelivery
16.02.2012
Прекрасное приспособление, может пригодиться для связи по шине ПРОФИБАС
Недостаток - нет гальванической развязки.
