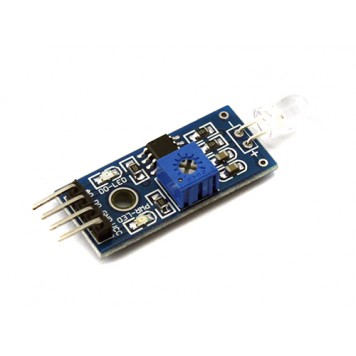

Датчик інтенсивності світла , яскравості модуль Arduino

Датчик інтенсивності світла використовується для вимірювання інтенсивності, що падає на його чутливий елемент, світла.

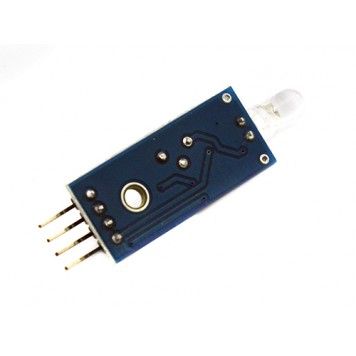

Для використання датчика потрібно зібрати на його основі макет: підключити живлення, підключити до контролера, помістити датчик в потрібне місце. Потім потрібно записати на контролер спеціальну програму, яка дозволяє працювати з датчиком. Після цього можна починати роботу. На корпусі плати розташований отвір для закріплення датчика болтом або шурупом на поверхні. Принцип роботи чутливого елемента заснований на фотогальванічні ефекті. На платі є червоний світлодіод PWR-LED, який горить, коли на датчик підключений до джерела живлення. На платі датчика є зелений світлодіод DO-LED, який горить, коли на цифровому виході низький рівень сигналу.
Управління датчиком здійснюється або від Arduino контролера, або від іншого керуючого мікропроцесорного пристрою за допомогою спеціальних програм. На платі розташований змінний резистор, який використовується для настройки порога спрацьовування датчика (чутливості).
Датчик інтенсивності світла має один інтерфейс для підключення до живлення і мікроконтролеру.
Штирьовий роз'єм має 4 виведення. Позначення виводів: GND (загальний контакт), AO (аналоговий вихід), DO (цифровий вихід), VCC (напруга живлення).
Вихідним DO є цифровий сигнал. Високий рівень сигналу означає наявність світла, низький - відсутність світла.
Вихідним AO є аналоговий сигнал, який обернено пропорційний інтенсивності світла навколишнього середовища.
Живлення датчика здійснюється або від Arduino контролера, або від іншого керуючого мікропроцесорного пристрою, або зовнішнього джерела живлення (блоку живлення, батареї). Напруга живлення датчика 3,3 - 5 В.

Характеристики:

датчик інтенсивності світла;
можливістю регулювання чутливості датчика: за допомогою змінного резистора;
датчик зібраний на мікросхемі: LM393;
індикація живлення;
штирьовий інтерфейс має 4 виведення: GND, AO, DO, VCC;
напруга живлення: 3,3 - 5 В;
габарити модуля: 53,1 х 11,3 х 13,8 мм;
вага модуля: 3 г
