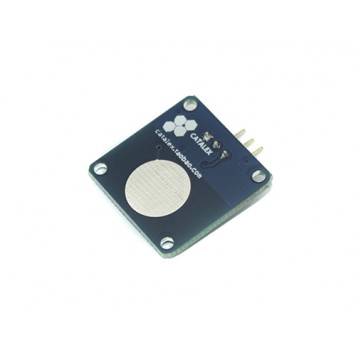

Датчик дотику , сенсорна кнопка TTP223B , Arduino

Датчик дотику, сенсорна кнопка TTP223B, Arduino використовується для комутації електричних ланцюгів (вмикач/вимикач), відмінна заміна традиційним механічним кнопкам (ключам). Відрізняється підвищеною надійністю через відсутність рухомих частин і низьким енергоспоживанням.
Для використання сенсорної кнопки TTP223B потрібно встановити її в місці і положенні, передбаченому в проекті. Потім потрібно до відповідних висновків модуля підключити живлення та Arduino контролер (інше мікропроцесорний пристрій, що управляє). На платі є світлодіод, позначений D, який горить, коли на модуль підключений до джерела живлення. На платі модуля передбачено чотири отвори для закріплення на плоскій поверхні.
Сенсорний майданчик працює за ємнісний технології. Спрацювання модуля на комутацію походить від дотику пальцем до сенсорного датчика. У стані спокою - на виході модуля низький рівень напруги, при торканні сенсора - з'являється високий рівень напруги. Після 12 секунд бездіяльності модуль переходить в режим зниженого енергоспоживання.

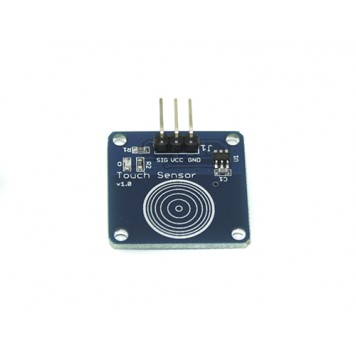

Датчик дотику, сенсорна кнопка TTP223B, Arduino має один 3-х контактний роз'єм.
Позначення контактів:

• SIG (вихідний цифровий сигнал);
• VCC (напруга живлення);
• GND (загальний контакт).

Живлення модуля здійснюється або від Arduino контролера, іншого мікропроцесорного керуючого пристрою, або від зовнішнього джерела живлення (блоку живлення батареї). Напруга живлення модуля 2 - 5,5 В.

Характеристики:

модуль зібраний на мікросхемі TTP223B;
сенсор працює за ємнісний технології;
індикація живлення;
напруга живлення модуля: 2 - 5,5 В;
чутливість: 0 - 50 пФ;
час відгуку (режим зниженого енергоспоживання): 220 мс;
час відгуку (активний режим): 60 мс;
розміри (Д х Ш х В): 24 х 24 7,5 мм;
вага: 3 г

Даташит
