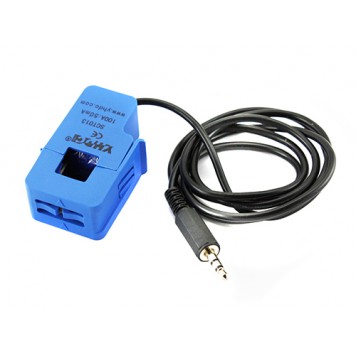

Датчик змінного струму 100А SCT - 013-000 , Arduino

Снято с продажи
Неінвазивний датчик змінного струму моделі SCT - 013-000 з кордоном визначення струму в 100 А.

Датчик змінного струму 100А SCT - 013-000 може використовуватися в системах моніторингу енергоспоживання , захисту електрообладнання при перевірці ліній електропередач без втручання в силову електричну мережу ( неінвазивний метод ) .
Для використання датчика струму SCT - 013-000 потрібно створити схему підключення . Підключити SCT - 013-000 безпосередньо до мікроконтролера неможливо тому він має струмовий вихідний сигнал . Схеми підключення до Arduino контролера можна подивитися тут , тут і тут . Датчик струму SCT - 013-000 на виході має штекер Jack 3,5 .
Розпіновка Jack 3,5 :
Распиновка Jack 3,5
Користуватися штекером Jack 3,5 в проектах на мікроконтролерах незручно , тому рекомендується створити або придбати приблизно ось такий перехідник .

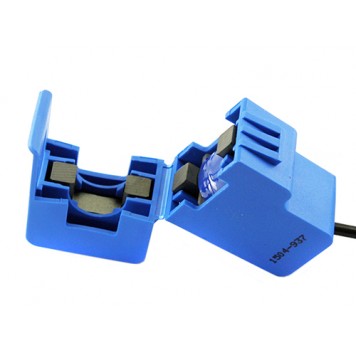

Для безпосереднього використання датчика струму SCT - 013-000 потрібно потягнути за ручку - фіксатор , щоб відкрити чутливий елемент датчика . Як чутливий елемент в датчику SCT - 013-000 використовуються дві феритові П - подібні скоби . Потім потрібно помістити між феритових скоб силовий провід ( обов'язково на один провід ) і замкнути ручку - фіксатор .
Виглядає це ось так :
Установка датчика на силовой провод
Вихідний рівень датчика прямо пропорційний протікає через силовий провід току . Датчик дозволяє виміряти
ток до 100 А. Співвідношення вхідного і вихідного сигналу 100 А дорівнює 50 мА на виході .
Таблиця точності вимірювань датчика :
Таблица точности измерений датчика

Характеристики:

модель : SCT - 013-000 ;
вхідний сигнал : 0 - 100 А змінного струму ;
співвідношення вхідного і вихідного сигналу : 100 А = 50 мА на виході ;
вихідна напруга : 0 - 50 мВ ;
матеріал сердечника : ферит ;
розмір отвору для силового кабелю : 13 х 13 мм ;
довжина кабелю : 1,18 м ;
розміри : 32 х 22 х 57 мм ;
вага : 63 г

Стаття англійською мовою .
Даташит .

Тип детектування Змінний струм
Тип підключення Дротові
Управління через Локальний доступ
Тип установки Накладний
Додаткові характеристики вхідний сигнал : 0 - 100 А змінного струму ;
співвідношення вхідного і вихідного сигналу : 100 А = 50 мА на виході ;
вихідна напруга : 0 - 50 мВ ;
матеріал сердечника : ферит ;
розмір отвору для силового кабелю : 13 х 13 мм ;
довжина кабелю : 1,18 м
Розміри 32 х 22 х 57 мм
Вага 63 г
Країна-виробник товару Китай
Гарантія 1 місяць
