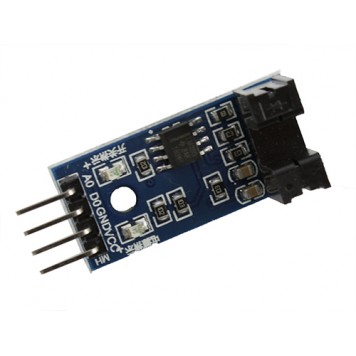

Датчик швидкості обертання тахометр F249 FC - 03 модуль Arduino AVR PIC

Датчик швидкості обертання F249 FC-03 використовується в проектах на мікроконтролерах для вимірювання механічних параметрів рухомих частин різних механізмів. Датчик можна встановити на шасі платформної робототехніки, щоб зчитувати механічні параметри.
Датчик F249 FC-03 може зчитувати: швидкість обертання, частоту обертання, лінійне переміщення, прискорення, відпрацьований ресурс двигуна. Деякі із зазначених параметрів зчитуються не безпосередньо, а розраховуються за допомогою програм.

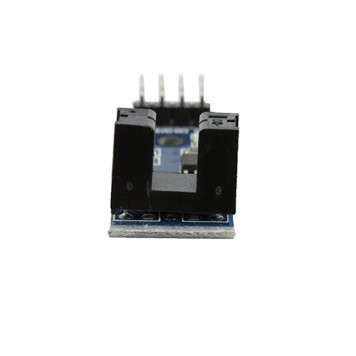

Чутливим елементом модуля є оптична пара. Це інфрачервоний світлодіод, спрямований на фототранзистор в одному корпусі. Коли в проріз між світлодіодом і фототранзистором потрапляє об'єкт, який не пропускає інфрачервоне випромінювання, то фототранзистор закривається. Коли фототранзистор закритий, то на виході високий рівень цифрового сигналу. Оптична пара (фотопереривач) модуля має проріз шириною 5 мм.

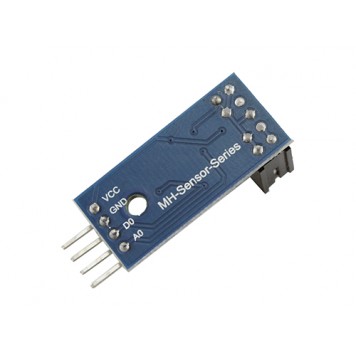

Датчик F249 FC-03 має однорядну групу з чотирьох контактів:

• VCC - напруга живлення;
• GND - загальний контакт;
• D0 - цифровий вихід;
• A0 - аналоговий вихід.

На платі датчика F249 FC-03 є два зелених світлодіоди: один горить, коли на модуль подається напруга живлення, другий - коли між світлодіодом і фототранзистором немає об'єкта, який не пропускає інфрачервоне випромінювання. Якщо об'єкт, який не пропускає інфрачервоне випромінювання, потрапляє в проріз між світлодіодом і фототранзистором, то другий світлодіод гасне до тих пір, поки об'єкт не покине проріз.
Живлення модуля F249 FC-03 здійснюється або від Arduino контролера, іншого мікропроцесорного керуючого пристрою, або від зовнішнього джерела живлення (блоку живлення батареї). Напруга живлення модуля 3,3 - 5 В.

Характеристики:

модель: F249 FC-03;
компаратор: LM393;
чутливий елемент: оптична пара;
ширина прорізу межу оптичної парою: 5 мм;
вихід: цифровий, аналоговий;
напруга живлення: 3,3 - 5 В;
розміри: 30 х 15 х 14 мм;
вага: 3 г
