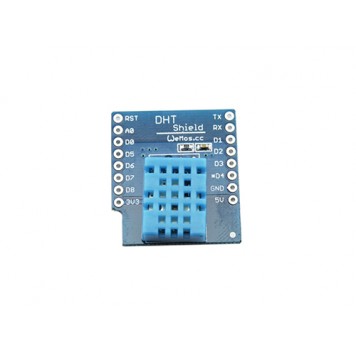

Датчик температури , вологості DHT11 для Wemos D1

Датчик DHT11 використовується для вимірювання та передачі на контролер у вигляді цифрового сигналу показань температури і вологості середовища, в якій він знаходиться і що дозволяє калібрувати цифровий сигнал на виході.
Для використання датчика потрібно підключити його до контролера Wemos Mini. Датчик поставляється на платі типорозміру Wemos Mini. У комплекті з платою йде три види конекторів з відстанню між контактами 2,54 мм: штирові контакти, гнізда з короткими ніжками, гнізда з довгими ніжками. Конектори потрібні, щоб модульно з'єднати плату датчика з платою контролера. Якщо крім датчика до контролера більше нічого підключати не потрібно, можна використовувати штирові контакти. Якщо ж до контролера потрібно модульно підключити ще якусь периферію, то використовуються гнізда. Оскільки датчик DHT11 використовує тільки один цифровий вхід контролера D4, то всі інші будуть доступні іншої периферії «протягом» через плату датчика.
Потрібно визначитися, який із типів конекторів Вам потрібен і чи потрібен взагалі. Потім припаяти потрібні конектори до плати датчика і помістити датчик в середу вимірювання. Потім потрібно записати на контролер спеціальну бібліотеку, яка дозволяє працювати з датчиком. Без бібліотеки датчик не буде обмінюватися даними з контролером, тому що він працює зі спеціального протоколу.
Датчик містить в собі АЦП (аналогово-цифровий перетворювач) для перетворення аналогових значень вологості і температури.

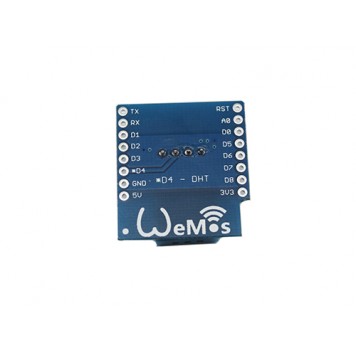

Плата датчика температури і вологості DHT11 має повний набір контактів для підключення до мікроконтролера Wemos Mini. Але, по факту використовується тільки три:

• D4 - контакт для обміну даними між датчиком і мікроконтролером;
• 3V3 або 5V - напруга живлення;
• GND - загальний контакт.

Живлення датчика здійснюється безпосередньо від мікроконтролера. Напруга живлення датчика 3 - 5,5В.

Характеристики:

типорозмір плати: Wemos Mini;
модель датчика: DHT11;
визначення вологості: 20 - 80% з точністю 5%;
визначення температури: 0 - 50 ° C з точністю 2%;
частота опитування датчика: не більше 1 Гц (не більше одного разу в 1 секунду);
вбудований: АЦП (аналогово-цифровий перетворювач);
напруга живлення: 3 - 5,5 В;
розміри: 27 х 25 х 8 мм;
вага: 4 г

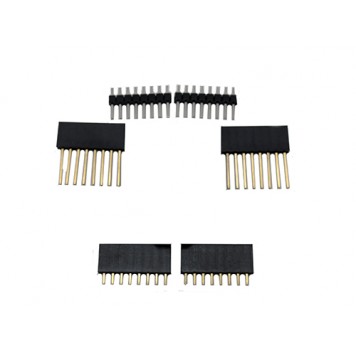

Комплект поставки:

• датчик температури, вологості DHT11 для Wemos D1;
• штирові контакти 2,54 мм - 2 шт .;
• гнізда з короткими ніжками 2,54 мм - 2 шт .;
• гнізда з довгими ніжками 2,54 мм - 2 шт.
