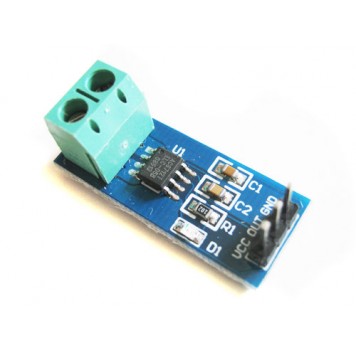

Датчик струму 5А ACS712 , еф . Холла , модуль Arduino

Датчик струму 5А ACS712 використовується для вимірювання сили струму і інтеграції в схеми захисту від перевантаження по струму, зарядні пристрої, імпульсні джерела живлення, програмовані джерела струму.
Для використання датчика потрібно зібрати на його основі макет (підключити живлення, підключити до контролера, помістити датчик в схему вимірювання). Потім потрібно записати на контролер спеціальну програму, яка дозволяє працювати з датчиком. Після цього можна починати роботу. На корпусі датчика розташований світлодіод D1, який горить, коли на датчик подається напруга живлення. Датчик струму ACS712 заснований на принципі, відкритому в 1879 році Едвіном Холом (Edwin Hall), і названим його ім'ям.
Управління датчиком здійснюється або від Arduino контролера, або від іншого керуючого мікропроцесорного пристрою за допомогою спеціальних програм.
Датчик струму 5А ACS712 має два інтерфейси:

• 3-контактний штирьовий інтерфейс для підключення до мікроконтролера. Контакти OUT (вихідний сигнал) - контакт для обміну даними між датчиком і мікроконтролером; VCC - напруга живлення; GND - загальний контакт.
• для підключення вхідного струму на платі присутній 2 контакту-затиску.

Живлення датчика здійснюється або від Arduino контролера, або від іншого керуючого мікропроцесорного пристрою, або зовнішнього джерела живлення (блоку живлення, батареї). Напруга живлення датчика 5В.

Характеристики:

принцип роботи датчика заснований на ефекті Холла;
датчик зібраний на мікросхемі: ACS712;
діапазоном вимірювання струму: до 5А;
чутливість: 185 мВ/А;
максимальна смуга пропускання становить: 80 кГц;
при нульовому струмі, що протікає через датчик, вихідна напруга дорівнює половині напруги живлення (Vcc/2);
напруга живлення датчика: 5В;
температурний діапазон роботи: -40 - + 85 ° С;
габарити датчика: 31,4 х 13,0 х 14,1 мм;
вага: 3 г
