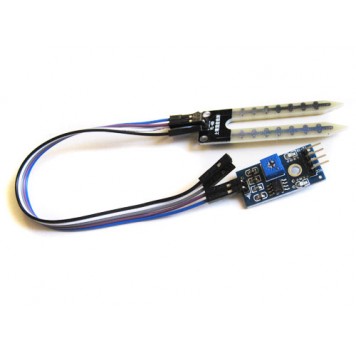

Гігрометр , датчик вологості грунту , модуль Arduino

Снято с продажи
Гігрометр , датчик вологості грунту c окремим чутливим елементом і налаштуванням чутливості , зібраний на мікросхемі LM393 для Arduino .

Гігрометр, датчик вологості ґрунту використовується для вимірювання вологості ґрунту. Практичне застосування - управління поливальними станціями.
Для використання датчика потрібно зібрати на його основі макет (підключити живлення, підключити до контролера, помістити датчик в середу вимірювання). Потім потрібно записати на контролер спеціальну програму, яка дозволяє працювати з датчиком. Після цього можна починати роботу. На платі є синій світлодіод, який горить, коли датчик підключений до джерела живлення. На платі є червоний світлодіод, який горить, коли датчик передає дані в контролер.

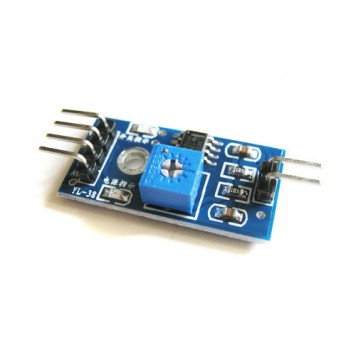

Управління датчиком здійснюється або від Arduino контролера, або від іншого керуючого мікропроцесорного пристрою за допомогою спеціальних програм. На платі розташований змінний резистор, який використовується для налаштування порога спрацьовування датчика (чутливості).
Датчик вологості ґрунту має два інтерфейси для підключення до живлення і мікроконтролеру, для підключення чутливого елемента:

  •  для підключення до живлення і мікроконтролеру використовується 4-контактний штирьовий інтерфейс. Позначення контактів: VCC - напруга живлення; GND - загальний контакт; D0 - цифровий вихід; A0 - аналоговий вихід;
  •  для підключення чутливого елемента використовується 2-контактний штирьовий інтерфейс.

Живлення датчика здійснюється або від Arduino контролера, або від іншого керуючого мікропроцесорного пристрою, або зовнішнього джерела живлення (блоку живлення, батареї). Напруга живлення датчика 3,3 - 5В.

Характеристики:

гігрометр, датчик вологості грунту;
має окремий чутливий елемент і настройку чутливості;
датчик зібраний на мікросхемі LM393;
цифровий та аналоговий виходи;
напруга живлення датчика 3,3 - 5 В;
габарити модуля: 38,1 х 15,6 х 8,0 мм;
габарити датчика: 63,8 х 20,0 х 8,0 мм;
довжина кабелю: 0,2 м;
вага модуля: 3 г;
вага датчика: 3 г;
вага комплекту поставки: 11 г

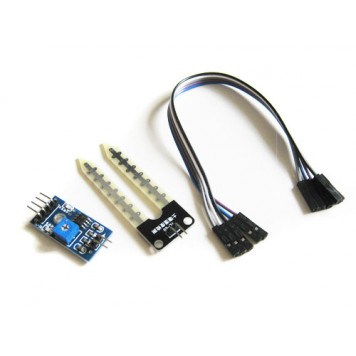

Комплект поставки:

  • гігрометр, датчик вологості ґрунту;
  • чутливий елемент YL-69;
  •  з'єднувальний 5-ти контактний кабель мама-мама.
Тип детектування Вологість
Тип підключення Дротові
Управління через Локальний доступ
Тип установки Настільний
Живлення 3,3 – 5 В
Додаткові характеристики має окремий чутливий елемент і настройку чутливості ;
цифровий та аналоговий виходи ;
довжина кабелю : 0,2 м
Комплект поставки гігрометр , датчик вологості ґрунту ;
чутливий елемент YL - 69 ;
з'єднувальний 5 - ти контактний кабель мама - мама
Розміри габарити модуля : 38,1 х 15,6 х 8,0 мм ;
габарити датчика : 63,8 х 20,0 х 8,0 мм
Вага 11 г
Країна-виробник товару Китай
Гарантія 1 місяць
