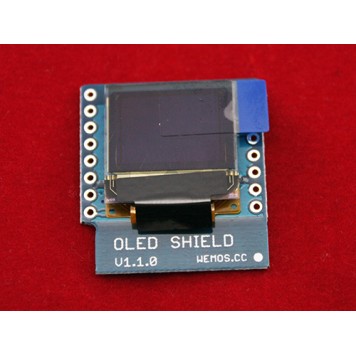

0.66 OLED дисплей 64X48, I2C Wemos D1, D1 mini

OLED дисплей 64X48 графічний дисплей Wemos mini використовується для перетворення сигналів від контролерів, датчиків або інших пристроїв в графічну інформацію. Модуль повністю сумісний з контролером Wemos mini. Дисплей зроблений по OLED технології.
Для використання графічного модуля потрібно спочатку завантажити та встановити бібліотеку для роботи з дисплеєм. Бібліотеку можна завантажити тут.
Далі дисплей потрібно підключити до контролера Wemos Mini. Модуль поставляється на платі типорозміру Wemos Mini. У комплекті з платою йде три види конекторів з відстанню між контактами 2,54 мм: штирові контакти, гнізда з короткими ніжками, гнізда з довгими ніжками. Конектори потрібні, щоб модульно з'єднати плату датчика з платою контролера. Якщо крім модуля до контролера більше нічого підключати не потрібно, можна використовувати штирьові контакти. Якщо ж до контролера потрібно модульно підключити ще якусь периферію, використовуються гнізда. Оскільки модуль використовує тільки два цифрових контакту контролера D1 і D2, то всі інші контакти будуть доступні іншої периферії «протягом» через плату модуля.
Управління графічним модулем здійснюється від контролера Wemos Mini через інтерфейс I2C, де D1 SCL, а D2 SDA.

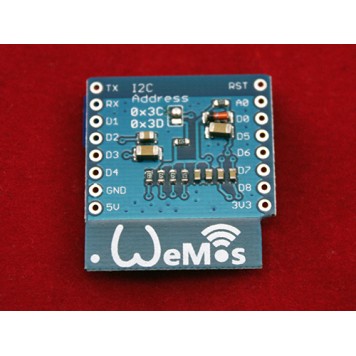

I2C адреса дисплея в системі буде 0x3C або 0x3D.
живлення модуля здійснюється від контролера Wemos Mini. Напруга живлення 3,3 - 5 В.

Характеристики:

модель: OLED Shield;
типорозмір плати: Wemos Mini;
модуль зібраний на чіпі: SSD1306;
технологія дисплея: OLED;
діагональ дисплея: 0,66 дюйма;
роздільна здатність дисплея: 64 на 48 точок;
шина зв'язку: I2C;
I2C адреса: 0x3C або 0x3D;
напруга живлення: 3,3 - 5 В;
розміри: 27 х 25 х 8 мм;
вага: 6 г

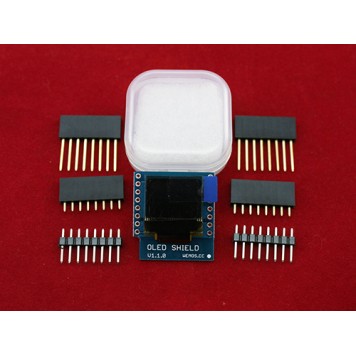

Комплект поставки:

• 0.66 OLED дисплей 64X48, I2C Wemos D1, D1 mini;
• штирові контакти 2,54 мм - 2 шт .;
• гнізда з короткими ніжками 2,54 мм - 2 шт .;
• гнізда з довгими ніжками 2,54 мм - 2 шт.
