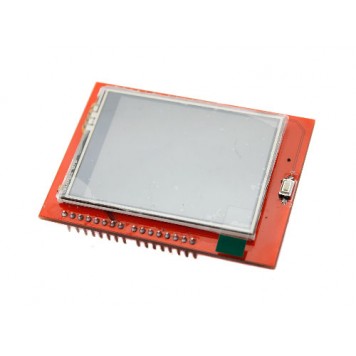

2.4 РК дисплей 320х240, тачскрін, microSD, Arduino

Рідкокристалічний дисплей тачскрін використовується для перетворення сигналів від контролерів, датчиків в графічну інформацію і виведення її на екран, для управління графічною інформацією і для запису-читання графічної інформації з microSD карт.
Дисплей повністю сумісний з Arduino Uno.
Для використання 2.4 "TFT LCD Screen Module потрібно на його основі зібрати макет (підключити до контролера, забезпечити живлення, за потребою підключити сигнали датчиків і підключити microSD карту).
2.4 "TFT LCD Screen Module підтримує передачу даних по 8 каналам з чотирма лініями контролю (контакти D5 - D13 і А0 - А3).
Управління 2.4 "TFT LCD Screen Module здійснюється або від Arduino контролера, або від іншого мікропроцесорного керуючого пристрою через відповідні виводи.
Для коректної роботи дисплея потрібно записати в контролер потрібні бібліотеки і спеціальні програми (бібліотека UTFT обов'язкове). Управління безпосередньо зображенням здійснюється за допомогою тачскрін.
2.4 "TFT LCD Screen Module має один 20-піновий інтерфейс для підключення живлення, мікроконтролера і периферійних пристроїв.
Призначення контактів 20-пінового інтерфейсу:

Живлення 2.4 "TFT LCD Screen Module здійснюється або від Arduino контролера (іншого мікропроцесорного керуючого пристрою), або від зовнішнього джерела живлення (блоку живлення, батареї). Напруга живлення модуля 3,3 - 5 В.

Характеристики:

зібраний на контролері: SPFD5408;
рідкокристалічний дисплей: тачскрін з діагоналлю 2.4 дюйма (50х40 мм);
роздільна здатність екрана: 320 x 240 пікселів з підтримкою 262000 кольорів;
сумісність: Arduino UNO, Duemilanove і Diecimila;
несумісний: Arduino Mega;
20-піновий інтерфейс для підключення живлення, мікроконтролера і периферійних пристроїв;
напруга живлення модуля: 3,3 - 5 В;
можлива передача даних по каналах 8 біт і 4 лінії контролю;
має слот для microSD карт;
габарити: 72 х 52 х 13 мм;
вага: 31 г

Схема розміщення елементів і контактів:
