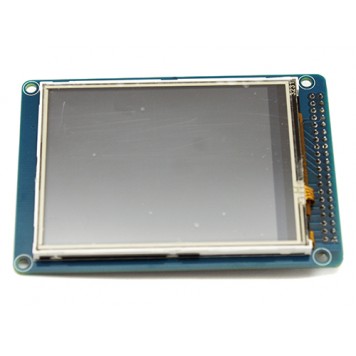

3.2 РК дисплей 320x240, тачскрін, SD слот, Arduino

Рідкокристалічний дисплей тачскрін використовується для перетворення сигналів від контролерів, датчиків в графічну інформацію і виведення ЇЇ на екран, управління графічною інформацією, читання/запису графічної інформації з SD карт.
Для використання 3.2 РК дисплей 320x240, тачскрін, SD слот, Arduino потрібно на його основі зібрати макет: підключити до контролера, живленню, по потреби підключити сигнали датчиків, за потребою підключити SD карту. Модуль підтримує передачу даних по каналу 16 біт.
Управління 3.2 РК дисплей 320x240, тачскрін здійснюється або від Arduino контролера, або від іншого мікропроцесорного керуючого пристрою через відповідні виводи.
Для коректної роботи дисплея потрібно записати в контролер потрібні бібліотеки і спеціальні програми (бібліотека UTFT обов'язкове). Управління, безпосередньо, зображенням здійснюється за допомогою тачскрін. Тачскрін ємнісного типу.
3.2 ЖК дисплей 320x240, тачскрін, SD слот, Arduino має один 40-піновий роз'єм для підключення живлення, мікроконтролера і периферійних пристроїв.
Призначення контактів роз'єму:


Живлення 3.2 ЖК дисплей 320x240, тачскрін, SD слот, Arduino здійснюється або від Arduino контролера (іншого мікропроцесорного керуючого пристрою), або від зовнішнього джерела живлення (блоку живлення батареї). Напруга живлення модуля 3,3 - 5,5 В. Якщо потрібно підключити модуль з напругою 5 В або вище, потрібно додати резистори опором 30кОм і 20кОм для зменшення напруги.

Характеристики:

модуль зібраний на контролері: TSC2046;
рідкокристалічний дисплей тачскрін з діагоналлю: 3,2 дюйма;
дозвіл екрана: 320x240 пікселів;
підтримка кольорів: 65000 кольорів;
напруга живлення модуля: 3,3 - 5,5 В (якщо потрібно підключити модуль з напругою 5В або вище, потрібно додати резистори опором 30кОм і 20кОм для зменшення напруги);
Дані передаються через: 16 біт;
слот для карт: для SD карт;
вага: 54 г;
фізичні розміри (Д х Ш х В): 95 x 65 x 15 мм.

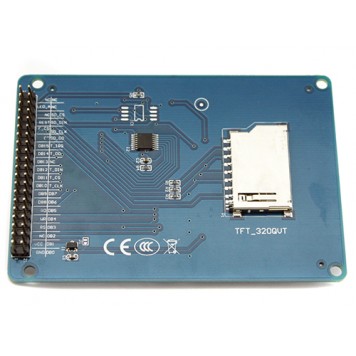

Схема розміщення елементів і контактів:
