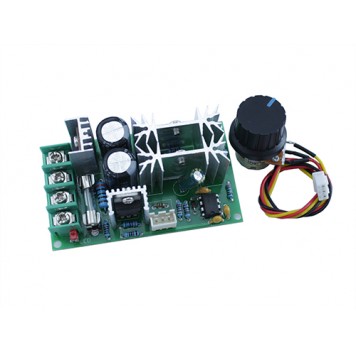

ШІМ регулятор швидкості двигуна DC 10-60В 20А 1200Вт 25кГц оборотів

ШІМ регулятор швидкості двигуна DC 10-60 В 20 А 1200 Вт 25 КГц оборотів використовується для точного регулювання швидкості двигуна постійного струму або як регулятор яскравості світла.
Для використання ШІМ регулятора потрібно підключити до нього відповідний двигун постійного струму (іншу підходящу навантаження) і живлення. На платі регулятора передбачено чотири монтажних отвори для закріплення на плоскій поверхні.
Двигун або навантаження підключається до клем-затискачів, позначених Motor + і Motor-. Живлення підключається до клем-затискачів, позначених Power + і Power-.
Напруга живлення ШІМ регулятора 10 - 60 В постійного струму, максимальний вихідний струм до 20 А, максимальне навантаження складає до 1200 Вт. При високій вихідній потужності обов'язково потрібна активна охолодження плати ШІМ регулятора. За замовчуванням ШІМ регулятор оснащений алюмінієвими радіаторами.
Управління швидкістю двигуна здійснюється за допомогою виносного регулювального резистора з ручкою і опором 100 кОм. Довжина проводу від плати до резистора 190 мм. Регулювання швидкості буде здійснюватися від 1 до 100% від максимальної. Регулювальний резистор не обладнано функцією включення//вимикання.
Частота широтно-імпульсної модуляції становить 25 кГц.
Для захисту плати від перевантаження на ній встановлений плавкий запобіжник на 20 А.

Характеристики:

тип регулятора: ШІМ;
частота ШІМ: 25 кГц;
напруга живлення: 10 - 60 В постійного струму;
максимальний комутований струм: до 20 А;
максимальна вихідна потужність: до 1200 Вт;
ШІМ робочий цикл: 1 - 100%;
точність регулювання: груба;
довжина проводу виносного резистора: 190 мм;
опір виносного резистора: 100 кОм;
плавкий запобіжник: 20 А;
габарити: 77 x 45 x 27 мм;
вага: 71 г
