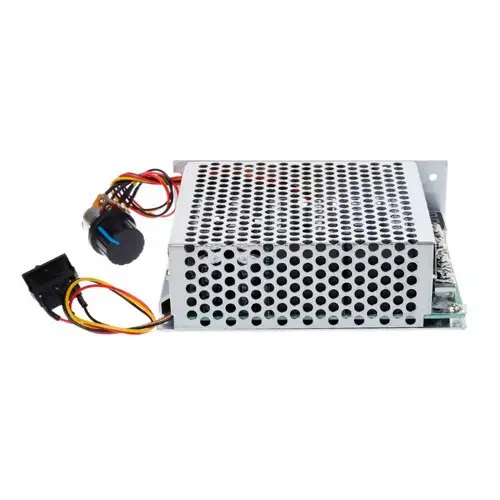

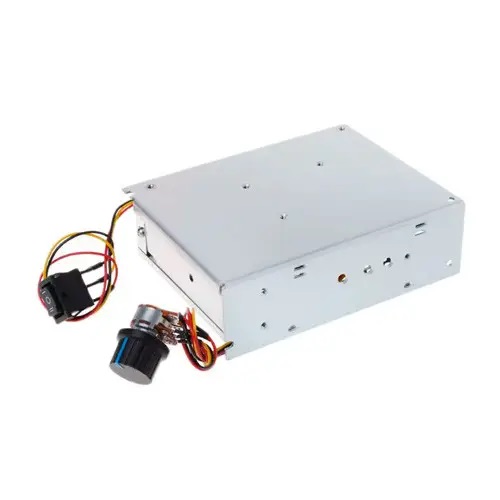

ШІМ регулятор швидкості двигуна DC 9-55В 60А з дисплеєм в корпусі

ШІМ регулятор швидкості двигуна DC 9-55 В 60 А з дисплеєм, реверсом використовується для точного регулювання швидкості двигуна постійного струму або як регулятора яскравості світла.
Для використання ШІМ регулятора потрібно підключити до нього відповідний двигун постійного струму (іншу підходящу навантаження) максимальною потужністю 60 A і живлення.

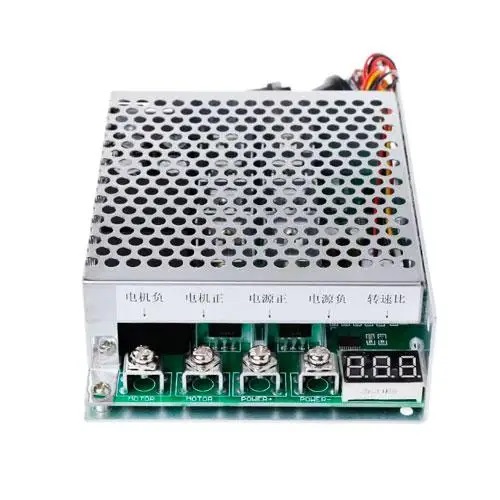

Двигун або навантаження підключається до двох клем-затискачів, позначених Motor. живлення підключається до клем-затискачів, позначених POWER + і POWER-.

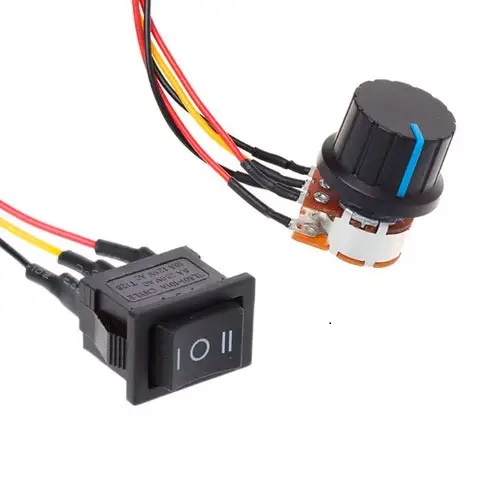

Напруга живлення ШІМ регулятора 9 - 55 В постійного струму, максимальний вихідний струм до 60 А. При високій вихідної потужності обов'язково потрібне активне охолодження плати ШІМ регулятора. Управління навантаженням здійснюється за допомогою регулювального резистора з ручкою. Для резистора в комплекті поставки є ковпачок. Регулювання швидкості буде здійснюватися від 1 до 100% від максимальної.

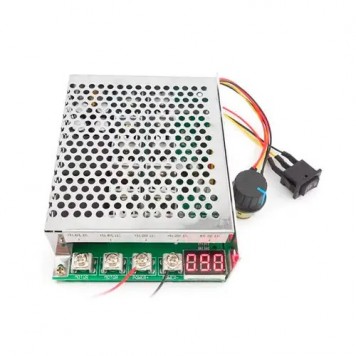

ШІМ регулятор оснащений 7-сегментним трирозрядним світлодіодним індикатором для відображення поточного значення ШІМ. Значення на індикаторі може бути від 0 до 100. Світлодіодний індикатор може бути змонтований в отвір корпусу, щита або пульта з розмірами 23 x 15 мм.

Характеристики:

тип регулятора: ШІМ;
напруга живлення: 9 - 55 В постійного струму;
максимальний комутований струм: до 60 А;
ШІМ робочий цикл: 0 - 100%;
частота ШІМ: 15 кГц;
точність регулювання: плавна;
світлодіодний індикатор: 7-сегментний трирозрядний;
габарити плати: 130 x 100 x 40 мм;
вага: 175 г.
