ШІМ регулятор швидкості мотора DC 4.5-35В 5А Mini PWM обертів 0-100%

ШІМ регулятор швидкості мотора DC 4.5-35В 5А Mini PWM оборотів 0-100% використовується для точного регулювання швидкості двигуна постійного струму як регулятор яскравості світла.
Для використання ШІМ регулятора потрібно підключити до нього відповідний двигун постійного струму (іншу підходящу навантаження) максимальною потужністю 90 Вт і живлення. На платі регулятора передбачено два монтажних отвори для закріплення на плоскій поверхні.

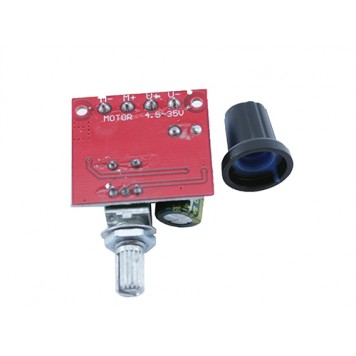

Двигун або навантаження підключається до двох клем-затискачів, позначених M + і M-. живлення підключається до клем-затискачів, позначених V + і V-.
Напруга живлення ШІМ регулятора 4,5 - 35 В постійного струму, максимальний вихідний струм до 5 А, максимальне навантаження складає до 90Вт. При високій вихідної потужності обов'язково потрібна активна охолодження плати ШІМ регулятора. За замовчуванням ШІМ регулятор не оснащений радіаторами.
Управління навантаженням здійснюється за допомогою регулювального резистора з ручкою. Для резистора в комплекті поставки є ковпачок. Регулювання швидкості буде здійснюватися від 0 до 99% від максимальної. Регулювальний резистор оснащений функцією включення/вимикання.
Mini PWM може бути змонтований в отвір корпусу, щита або пульта з діаметром 7 мм. Для цього в комплекті поставки є гайка і шайба, а резистор оснащений різьбою. Довжина ручки резистора становить 10 мм.

Характеристики:

тип регулятора: ШІМ;
транзистор: D4184 BE7B6G;
напруга живлення: 4,5 - 35 В постійного струму;
максимальний комутований струм: до 5 А;
максимальна вихідна потужність: до 90 Вт;
ШІМ робочий цикл: 0 - 99%;
частота ШІМ: 20 кГц;
точність регулювання: плавна;
монтаж в отвір діаметром: 7 мм;
довжина ручки резистора: 10 мм;
габарити: 44 x 30 x 13 мм;
вага: 15 г
