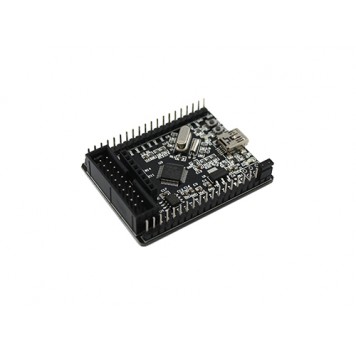

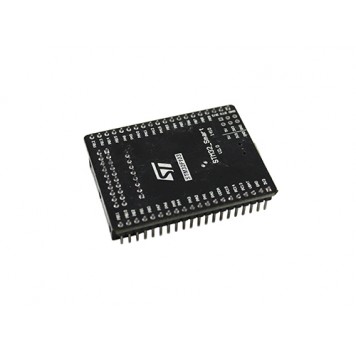

ARM Cortex-m3 stm32f103c8t6 STM32 плата + USB

ARM Cortex-m3 stm32f103c8t6 STM32 плата використовується для створення проектів на мікроконтролерах. Може повністю і більш якісно замінити платформу Arduino, але вимагає більше початкових знань. Відмінний варіант для досвідчених розробників.
Для використання контролера потрібно підключити його до комп'ютера через кабель USB - mini USB (є в комплекті), після чого на платі контролера повинен спалахнути червоний світлодіод D1. На комп'ютері контролер повинен визначитися, як сумісне HID пристрій. У контролера підтримка USB повністю апаратна, до 8 endpoints, тому ніяких драйверів встановлювати не потрібно. Після того, як комп'ютер додасть контролер в список активного обладнання, потрібно встановити програму для роботи з контролером, наприклад EmBloks.
Є можливість перепрограмувати мікроконтролер, через JTAG або UART інтерфейси.
Управляється контролер комп'ютером, через USB інтерфейс, за допомогою спеціальних програм. На контролері є кнопка, позначена S1 - це кнопка перезавантаження і скидання параметрів RESET.
ARM Cortex-m3 stm32f103c8t6 STM32 плата + USB має роз'єми і інтерфейси для підключення до комп'ютера, налагоджувальний платам і різної периферії (датчиків, дисплеїв, модулів, драйверів, реле і т.п.):

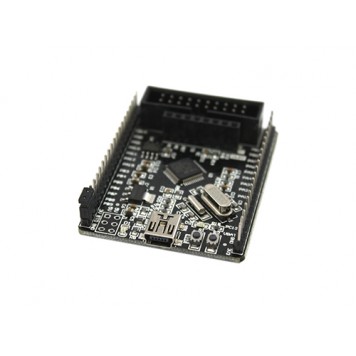

• для підключення до комп'ютера використовується стандартний USB інтерфейс специфікації USB 2.0, виконаний в роз'ємі mini USB;
• для підключення контролера до налагоджувальних плат використовується інтерфейс JTAG, виконаний в стандартному 20-піновим JTAG / SWD роз'ємі:

для підключення до контролера зовнішньої периферії ( порти введення/виводу ) зліва і справа плати йдуть основні інтерфейси , а також висновки GND і живлення . Ліва сторона : PB12 - PB15 , PA8 - PA12 , PA15 , PВ3 - PВ9 , 3V , ВТ0 , GND . Права сторона : PB11 , PB10 , PB2 - PB0 , PA7 - PA0 , VDDA , PC15 - PC13 , VBAT , GND , 3V3 . Окремо виведений 8 - контактний роз'єм для OLED .

Розпіновка самого мікроконтролера stm32f103c8t6

Також є інтерфейс USART для перепрограмування мікроконтролера або підключення сумісних пристроїв.
Живлення плати може здійснюватися або від USB порту комп'ютера, або від зовнішнього джерела живлення, напруга живлення 2.7 - 3.6 В.

Характеристики:

виробник: ST Microelectronics Ink .;
серія: STM32;
архітектура мікроконтролера: ARM® Cortex-M3 ™;
розрядність ядра: 32 біт;
швидкість: 72 МГц;
типи підключення: CAN, I²C, IrDA, LIN, SPI, UART/USART, USB;
периферія: DMA, Motor Control PWM, PDR, POR, PVD, PWM, Temp Sensor, WDT;
Піни загального призначення GPIO: 40 шт;
входів АЦП: 6 (12 бітний, 1мкс);
розмір програмованої пам'яті: 64 KB;
тип програмованої пам'яті: Flash;
розмір пам'яті (RAM): 20 KB;
мікроконтролер виконаний в корпусі: LQFP48;
підключення до комп'ютера: USB 2.0 FS (FullSpeed ​​- 12Mbit);
перепрограмування через: JTAG, UART;
напруга живлення мікроконтролера: 2.7 - 3.6 В;
напруга живлення плати: 2.7 - 5 В;
розміри плати (Д х Ш х В): 55 х 42 х 12 мм;
вага плати: 16 г;
вага комплекту: 42 г

Даташит.

Комплектація:

• ARM Cortex-m3 stm32f103c8t6 STM32 плата;

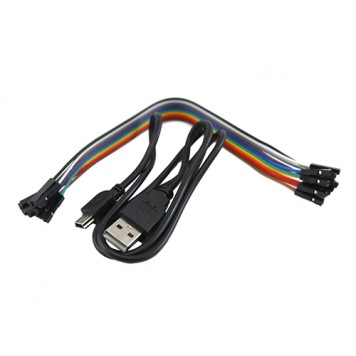

• кабель USB - mini USB (довжина 80 см);
• кабель 10-pin Дюпон мама-мама (довжина 20 см).
