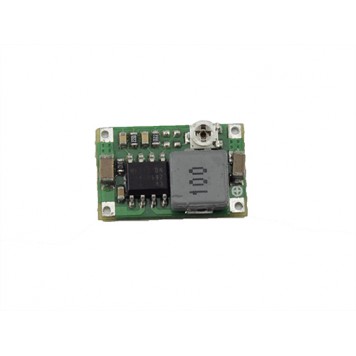

Понижувальний перетворювач напруги DC - DC Mini360 5-23В на 1-17В MP2307

Понижувальний конвертер MP2307 модель DSN-MINI-360 використовується для зменшення напруги постійного струму в ланцюзі в цілому або на відрізку ланцюга. Використовується в нескладних проектах на мікроконтролерах.
У зв'язку з відсутністю корпусу і малими габаритами, може використовуватися в проектах, де в невеликому корпусі потрібно вирішити задачу зниження вхідної напруги.

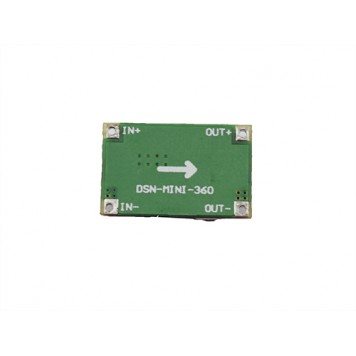

Понижувальний конвертер MP2307 має дві клеми на вході і дві клеми на виході.
Позначення контактів на вході:

• IN + - вхідна напруга;
• IN- - загальний контакт.

Позначення контактів на виході:

• OUT + - вихідна напруга;
• OUT- - загальний контакт.

Підключення до конвертера джерела вхідної напруги і споживача здійснюється за допомогою пайки.
Для використання понижувального конвертера DSN-MINI-360 потрібно підключити до контактів IN + і IN- вхідна напруга значенням 5 - 23 В постійного струму. Потім до контактів OUT + і OUT- підключити потрібний пристрій або ланцюг, подати вхідна напруга. Далі потрібно за допомогою вимірювального приладу виставити вихідну напругу. Управління вихідною напругою здійснюється за допомогою налаштувального резистора, який знаходиться на платі конвертера. Напрямок зниження напруги вказано на корпусі стрілкою.
До конвертера можна підключити споживачі з струмом до 1800 мА. Використання конвертера з навантаженням понад 1800 мА вкрай не бажано і вимагає установки на чіп MP2307DN радіатора. Піковий короткостроковий струм становить 3 А. Коефіцієнт корисне дії конвертера становить 96%, частота ШІМ 340 кГц.
Живлення понижувального конвертера здійснюється від джерела вхідної напруги. Напруга живлення 5 - 23 В.

Характеристики:

вхідна напруга: 5 - 23 В;
вихідна напруга: 1 - 17 В;
максимальний вихідний струм 1800 мА;
ККД: до 96%;
пульсації на виході: до 30 мВ;
частота перемикання: 340 кГц;
робочий діапазон температур: -45 ~ + 85 ° C;
розміри (Д х Ш х В): 17 х 11 х 4 мм;
вага: 2 г

Даташит.
