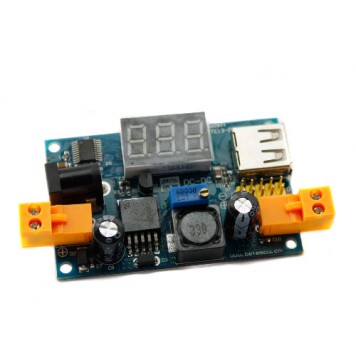

Понижувальний конвертер струму + USB + гніздо + вольтметр

Понижувальний конвертер постійної напруги використовується для зниження вхідної напруги в ланцюзі. Його можна використовувати в нескладних проектах на мікроконтролерах. Побудований конвертер на мікросхемі LM2596S.
На платі конвертера знаходяться настроювальний резистор R4, який відповідає за регулювання вихідної напруги. На вхід подається постійна напруга від 4.5 до 40 В, а на виході отримуємо задану постійну напругу від 1.25 до 37 В.

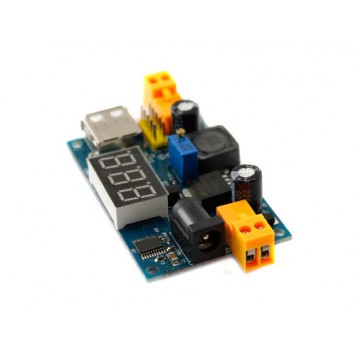

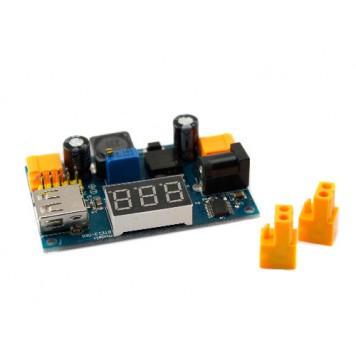

Для підключення вхідної напруги конвертер має знімний клемник, до якого приєднуються проводи джерела вхідної напруги. Також для подачі вхідної напруги на платі розташований роз'єм для підключення стандартного 2.1 мм штекера живлення.
Для підключення пристроїв до виходу конвертера передбачений знімний клемник до якого приєднуються проводи споживача вихідної напруги. Ще для підключення споживача вихідної напруги на платі знаходяться роз'єм USB типу А (мама) і 2.54 конектор c 10 пінами (тато).
Для індикації вихідної напруги використовується трирозрядний семисегментний світлодіодний індикатор з десятковою крапкою.
Також на платі конвертора присутні 4 монтажних отвори для закріплення плати.

Характеристики:

модель: BTE13-001;
вхідна напруга: 4.5 - 40 В;
вихідна напруга: 1.25 - 37 В;
номінальний вихідний струм: 2 A;
максимальний вихідний струм: до 3 A (з тепловідводом);
ККД: до 92%;
частота перетворення: 150 кГц;
вихідна потужність: до 10 Вт;
робоча температура: від -40 до +85 ° C;
індикація вихідної напруги;
розміри плати: 40 x 63 мм;
габарити: 40 x 80 x 15 мм;
вага: 30 г.
