RS232 - TTL конвертер перехідник, плата Max3232, модуль HW-044

35.00грн.
В наявності

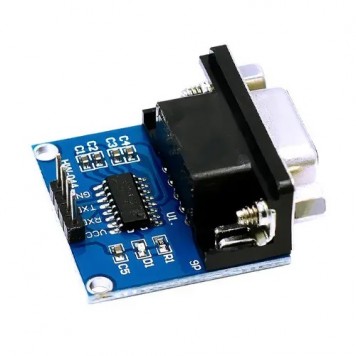

Конвертер сигналів RS232 в сигнали TTL зібраний на мікросхемі MAX3232 для Arduino .

RS232 - TTL конвертер використовується для програмування мікросхем і мікроконтролерів, що підтримують рівні сигналів TTL (0 - 5В). Практичне застосування - прошивка різних пристроїв на мікроконтролерах.
Для використання RS232 - TTL конвертера потрібно підключити його до COM порту комп'ютера. Потім на комп'ютер потрібно записати спеціальні програми для роботи з конвертером і підключається до нього пристроєм. Потім підключити до висновків конвертера живлення і пристрій, який потрібно програмувати, і починати роботу.
Управління конвертером здійснюється через COM порт комп'ютера за допомогою спеціальних програм.
RS232 - TTL конвертер має два інтерфейси для підключення до комп'ютера і для підключення програмованих пристроїв:

  • Щоб підключити пристрій до комп'ютера використовується стандартний RS232 інтерфейс;
  • для підключення програмованих пристроїв використовується 4-х контактний штирьовий інтерфейс. Позначення контактів: VCC - напруга живлення; RX - прийом даних; TX - передача даних; GND - загальний контакт.

Живлення конвертера здійснюється від зовнішнього джерела живлення. Напруга живлення 5 В.

Характеристики:

конвертер сигналів RS232 в сигнали TTL;
зібраний на мікросхемі: MAX3232;
підтримується операційними системами: Win7/Vista/XP/2000/ME/98;
напруга живлення: 5 В;
інтерфейс підключення до комп'ютера: RS232;
робоча температура: -40 ° C - + 85 ° C;
габарити модуля: 31 x 32 x 16 мм;
вага модуля: 11 г

Вид Модулі
Додаткові характеристики конвертер сигналів RS232 в сигнали TTL ;
напруга живлення : 5 В ;
інтерфейс підключення до комп'ютера : RS232 ;
робоча температура : -40 ° C - + 85 ° C
Розміри 31 х 32 х 16 мм
Вага 11 г
Країна-виробник товару Китай
Гарантія 1 місяць
Задайте питання про даному товарі
Написати відгук
Будь ласка авторизуйтесь або створіть обліковий запис для того, щоб написати відгук.
15.10.2014
Получил от ребят данный девайс, опыта не имел, инструкции разнятся. в иоге как все
получилась , на крайние выходы VCC GND, действительно нужно питание, я дал 5в, там даже после этого диод загорелся, Рх Тх как во всех инструкциях, на два крайних на винчестера, единственное концовки косички Рх Тх, не влазят в винчестер, толстые, пришлось взять другую косичку и убрать пластик с нее, и все
при этом на винчестер нужно подавать штатное питание. Меня это все конечно не спасло, винчестер убит был по железу так сказать, головки не ездили норм, но терминал выдавал все как положено, раагировал на команді, відавал нужную информацию. Так, что еще раз спасибо магазину
