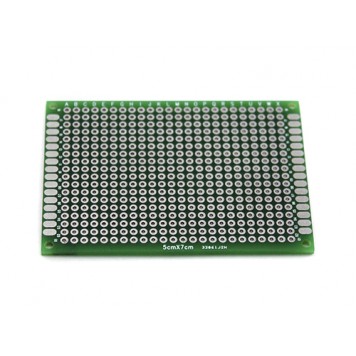

PCB 5х7 см двостороння друкована плата

Снято с продажи
Двостороння друкована плата розміром 5 x 7 см для з'єднання електронних компонентів макета за допомогою пайки.

PCB 5х7 см двостороння друкована плата використовується для електричного і (або) механічного з'єднання електронних компонентів за допомогою пайки. Плата призначена для реалізації проектів, які вимагають створення макетів (в т.ч. в нескладних проектах на мікроконтролерах Arduino).
Для використання друкованої плати її потрібно зафіксувати на плоскій поверхні. Для цього по кутах плати є чотири отвори під кріплення. Коли плата зафіксована, можна починати збирати макет. Електронні компоненти встановлюються на плату за допомогою пайки. Друкована плата складається з 432 монтажних отворів і 64 контактних майданчиків (по 32 на кожну сторону плати). Монтажні отвори наскрізні і їх паяльна маска продубльована з обох сторін плати. Друкована плата не має свого провідного малюнка, тому всі компоненти потрібно буде з'єднувати між собою зовнішніми провідниками. Для спрощення макетування рядки і стовпці контактів мають буквено-цифрові позначення. Коли макет готовий його можна підключити до Arduino контролера або до самостійно виготовленого керуючого мікропроцесорного пристрою і починати роботу з макетом.

Характеристики:

двостороння друкована плата;
відстань між отворами: 2,54 мм;
монтажних отворів: 432;
контактних майданчиків: 64 (по 32 на кожну сторону плати);

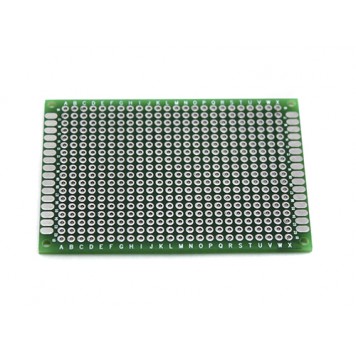

рядки і стовпці контактів мають буквено-цифрові позначення;
розміри (Д х Ш х В): 70 х 50 х 1,5 мм;
вага: 10 г.
