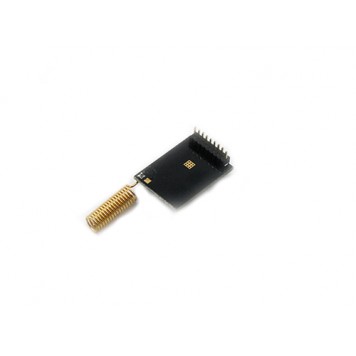

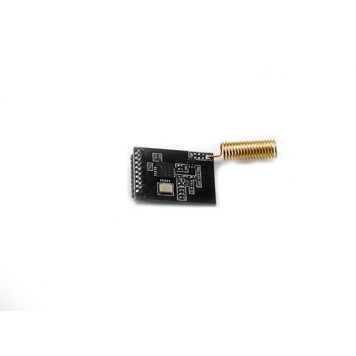

Радіомодуль SI4432 433МГц 1000м трансивер, Arduino

Радіомодуль SI4432 433МГц 1000м трансивер, Arduino використовується в проектах, де потрібна бездротова передача цифрових даних між різними об'єктами проекту, наприклад, між контролером і датчиком, який знаходиться на відстані в важкодоступному місці і т.п.
Практичне застосування: системи безпеки, системи віддаленого контролю, системи домашньої автоматизації, системи промислового контролю, системи телеметрії.
Для використання радіомодуля SI4432 433МГц 1000м трансивера Arduino потрібно зібрати на його основі макет: зібрати модуль, запрограмувати під умови проекту, підключити до Arduino контролера або іншому мікропроцесорній керуючому пристрою, також можливе підключення до різних периферійних пристроїв (зовнішні датчики, виконавчі механізми, перетворювачі, модулі, драйвера), подати живлення. Після цього можна починати роботу. У модуля є невеликий недолік по з'єднанню з Arduino пристроями: крок між контактами SI4432 1,27 мм, а не 2,54 мм як в більшості пристроїв. Тому для з'єднання з Arduino контролерами потрібно робити перехідники з 1,27 на 2,54 мм.
Управління радіомодулем SI4432 433МГц 1000м трансивером Arduino здійснюється або від Arduino контролера, або від іншого керуючого мікропроцесорного пристрою через інтерфейс SPI (Serial Peripheral Interface) за допомогою спеціальних програм.
Радіомодуль SI4432 433МГц 1000м трансивер Arduino має 9 клем для управління, підключення цифрових даних і живлення і клема антени.
Розміри і контакти радіомодуля SI4432:

Позначення контактів:

• VDD (напруга живлення);
• SDN (цифровий вхід, який забезпечує примусове відключення);
• nIRQ (цифровий вихід, який забезпечує переривання вихідного сигналу);
• nSEL (цифровий вхід, який забезпечує включення послідовної шини, включення режиму читання / запису);
• SCLK (цифровий вхід, який забезпечує вхідний сигнал послідовної шини);
• SDI (цифровий вхід, який забезпечує послідовний потік даних);
• SD0 (цифровий вихід, який забезпечує функцію readbeck регістрів внутрішнього контролю);
• GPIO0 (цифровий вхід/вихід загального призначення), може бути запрограмований на будь-які функції;
• GND (загальний контакт для цифрових входів/виходів);
• ANT (клема для підключення антени).

Живлення радіомодуля SI4432 433МГц 1000м трансивера Arduino здійснюється або від Arduino контролера, або від іншого керуючого мікропроцесорного пристрою, або зовнішнього джерела живлення (блоку живлення, батареї). Напруга живлення модуля 1,8 - 3,6 В. Рекомендована напруга живлення 3,3 В.

Характеристики:

приймач (трансивер, transceiver) цифрових даних;
модуль зібраний на мікросхемі: SI4432;
в мікросхему вбудований АЦП і датчик температури;
відстань між контактами: 1,27 мм;
відстань приймання /передачі: до 1500 м;
рекомендована відстань приймання/передачі: до 1000 м;
модуль номінально працює на частоті: 433 МГц;
є можливість працювати на частотах: 240 - 930 МГц;
швидкість передачі даних: 0,123 - 256 кбіт/с;
чутливість: -121 дБм;
вихідна потужність: 20 дБм (100 мВт);
види модуляції: FSK, GFSK і OOK;
напруга живлення модуля: 1,8 - 3,6 В;
рекомендована напруга живлення: 3,3 В;
споживання струму при прийманні: 18,5 мА;
споживання струму при передачі: 27 мА;
опір антени: 50 Ом;
довжина антени: 16 мм;
робоча температура: -20 - 60 ° C;
розміри плати (Д х Ш x В): 20 х 14 x 7 мм;
вага комплекту: 2 г
