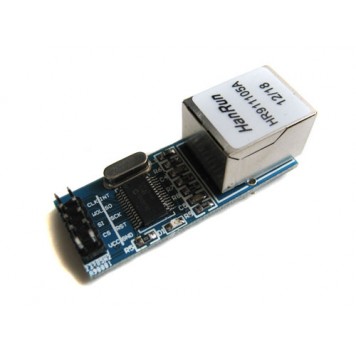

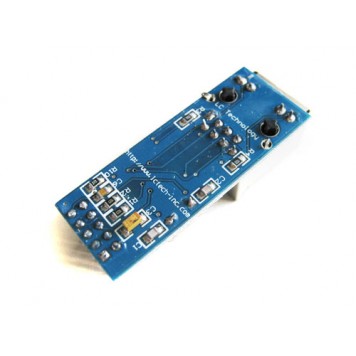

Мережевий модуль Ethernet Shield Arduino, ENC28J60

Модуль призначений для реалізації мережевих додатків: віддаленого управління системою, мережевого доступу, публікації даних.
Для використання мережевого модуля Ethernet Shield Arduino ENC28J60 його потрібно підключити до Arduino контролера або іншого мікропроцесорного керуючого пристрою через інтерфейс розташований на платі. Далі потрібно створити і записати в пам'ять контролера програму управління проектом.
Коли на плату буде подано живлення, повинен включитися світлодіод індикації живлення. Після вище описаних дій до інтерфейсу RJ45 мережевого модуля можна підключати мережевий кабель. Якщо зв'язок на інтерфейсі RJ45 нормальна, повинні включитися світлодіоди індикації приймання-відправки пакетів (приймання - зелений, відправки - помаранчевий).
Мережевий модуль Ethernet Shield Arduino ENC28J60 має два інтерфейси - SPI інтерфейс для підключення Arduino контролера або іншого мікропроцесорного керуючого пристрою і інтерфейс RJ45 для підключення мережевого кабелю.
SPI інтерфейс для підключення Arduino контролера має 10 висновків, які позначені CLKOUT, WOL, SI, CS, VCC, INT, SO, SCK, RESET, GND.

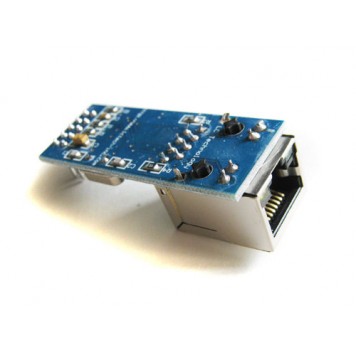

Інтерфейс RJ45 має 8 висновків для підключення мережевого кабелю. Максимальна швидкість передачі даних 100 Мбіт/с. Безпосередньо сам роз'єм кріпиться до плати за допомогою спеціальних пластикових штирів-фіксаторів.
Живлення мережевого модуля здійснюється від Arduino контролера або іншого мікропроцесорного керуючого пристрою, а також може здійснюватися від зовнішніх джерел живлення (блоків живлення, батарей). Виводи живлення VCC і GND.

Характеристики:

вбудований контролер для перетворення даних в стандарт Ethernet - Microchip ENC28J60;
SPI інтерфейс з висновками CLKOUT, WOL, SI, CS, VCC, INT, SO, SCK, RESET, GND;
інтерфейс RJ45 зі швидкістю передачі даних до 100 Мбіт/с;
модель роз'єму RJ45 HR911105A;
напруга живлення: 3,3 В;
габарити модуля: 51 х 19 х 17 мм;
вага: 11 г

Схема підключення мережевого модуля до Arduino контролера:
