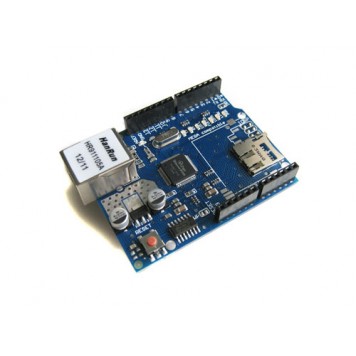

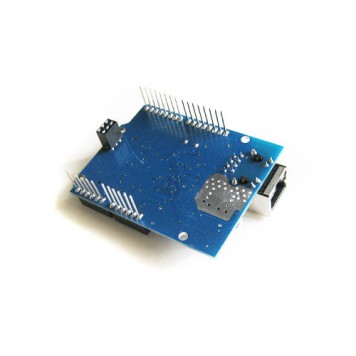

Мережевий модуль Ethernet Shield для Arduino, W5100

Модуль призначений для реалізації мережевих додатків: віддаленого управління системою, мережевого доступу, публікації даних.
Для використання мережевого модуля Ethernet Shield W5100 його потрібно підключити до Arduino контролера або іншому мікропроцесорній керуючому пристрою через інтерфейс розташований на платі. Мікросхема Wiznet iEthernet W5100 підтримує протоколи TCP and UDP в IP-мережі.
Далі потрібно створити і записати в пам'ять контролера програму управління проектом.
Коли на плату буде подано живлення, повинен включитися світлодіод індикації живлення PWR.
Після вище описаних дій до інтерфейсу RJ45 мережевого модуля можна підключати мережевий кабель. Якщо зв'язок нормальна на інтерфейсі RJ45 повинні включитися світлодіоди індикації приймання-відправки пакетів (приймання - зелений, відправки - помаранчевий).
Також на платі є світлодіод Tx для індикації при відправці платою даних, світлодіод Rx для індикації інтерфейсу при отриманні платою даних, світлодіод 100M для індикації швидкості передачі даних 100 МбітЇ/с, світлодіод LINK для індикації правильного мережевого з'єднання, світлодіод FULLD для індикації підключення повним дуплексом, світлодіод COLL для індикації мережевої колізії.
Також на платі є кнопка перезавантаження і скидання даних RESET.

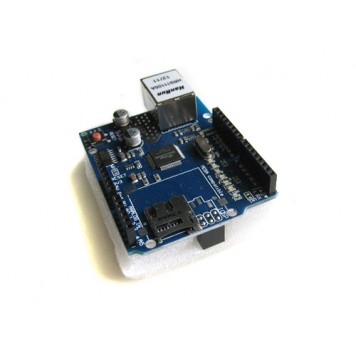

Мережевий модуль Ethernet Shield W5100 має кілька інтерфейсів:

• Колодка живлення має 6 висновків позначених RESET, 3V3, 5V, Gnd, 9V.
• Встановлено 6 аналогових входів позначених A0, A1, A2, A3, A4, A5.

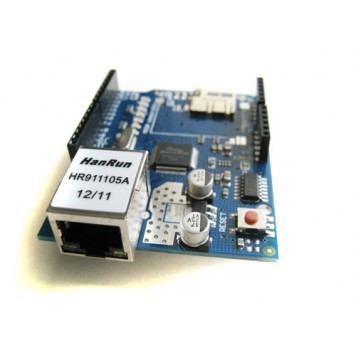

• Інтерфейс RJ45 має 8 висновків для підключення мережевого кабелю. Максимальна швидкість передачі даних 100 Мбіт/с. Безпосередньо сам роз'єм кріпиться до плати за допомогою спеціальних пластикових штирів-фіксаторів.
• Інтерфейс для карт пам'яті типу micro-SD, який може використовуватися для зберігання файлів і роботи з ними мережею. Arduino здійснює зв'язок з W5100 і картою SD за допомогою шини SPI (через роз'єм ICSP). Вона розташована на висновках 11, 12, 13 плати.
• Інтерфейс ICSP (внутрішньосхемне програмування) - для підключення програматорів. Має 6 виводів.
• Запаюють перемичка INT може бути замкнута, що дозволить платі Arduino отримувати повідомлення (через переривання) про події від мікросхеми W5100.
• Входи-виходи Arduino позначені 0 (Rx), 1 (Tx) - 13, GND, AREF. Висновок AREF (опорна напруга для аналогових входів).

Живлення мережевого модуля здійснюється від Arduino контролера або іншого мікропроцесорного керуючого пристрою, а також може здійснюватися від зовнішніх джерел живлення (блоків живлення, батарей). Діапазон вхідної напруги 36 - 57 В, вихідна напруга 9 В.

Характеристики:

вбудований контролер для перетворення даних в стандарт Ethernet - Wiznet iEthernet W5100;
сумісність з EEE802.3af;
низькі пульсації і шум на виході (100mVpp);
інтерфейс RJ45 зі швидкістю передачі даних до 100 Мбіт / с;
інтерфейс для карт пам'яті типу micro-SD;
ICSP інтерфейс (внутрішньосхемне програмування);
модель роз'єму RJ45 HR911105A;
діапазон вхідної напруги: 36 - 57В;
вихідна напруга: 9В;
захист від перевантаження і короткого замикання;
напруга пробою ізоляції: 1500 В;
габарити модуля: 73 х 54 х 27 мм;
вага: 26 г
