Модуль реле 1-канальний 5В для Wemos D1, D1 mini

Модуль реле 1-канальний 5В для Wemos D1, D1 mini використовується для комутації електричних ланцюгів з великим робочим струмом.

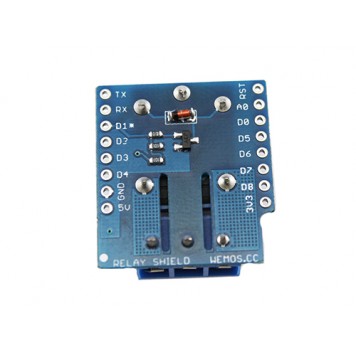

Для використання модуля потрібно підключити його до контролера Wemos Mini. Модуль поставляється на платі типорозміру Wemos Mini. У комплекті з платою йде пара колодок штирьових контактів з відстанню між контактами 2,54 мм. Конектори потрібні, щоб модульно з'єднати плату модуля з платою контролера. У комплекті з модулем йдуть тільки штирові контакти, тому його можна використовувати тільки в самому верху модульної структури. Оскільки модуль кнопки використовує тільки один цифровий вхід контролера D1, то всі інші будуть доступні іншої периферії «протягом» через плату модуля.
Після підключення модуля до контролера, до клем реле потрібно підключити комутований ланцюг.
Релейний модуль спрацьовує від керуючого сигналу значенням 5В, який подається від контролера. Керуючий сигнал повинен подаватися через цифровий вивід D1.
Позначення контактів реле підписано на корпусі модуля NO, NC. Спільний вміст COM не позначений, але його легко обчислити - він між NO і NC. Без впливу керуючого сигналу реле буде перебувати в нормально закритому стані (замкнуті NC-COM). При подачі керуючого сигналу реле переходить в нормально відкритий стан (замкнуті NO-COM) і починає горіти синій світлодіод (індикатор роботи реле). Реле буде перебувати в нормально відкритому стані до тих пір, поки подається керуючий сигнал. Таким чином, за допомогою модуля можна виконувати завдання як на замикання ланцюга при подачі керуючого сигналу, так і на розмикання ланцюга, а також обидва завдання. Логічна і силова частина модуля не мають оптичної розв'язки.
Живлення релейного модуля здійснюється безпосередньо від мікроконтролера. Напруга живлення модуля 5В.

Характеристики:

типорозмір плати: Wemos Mini;
робочий струм реле: 15 - 20 мА;
напруга живлення: 5 В;
значення керуючого сигналу: 5 В;
реле високого струму: SRD-05VDC-SL-C AC250V 10A, AC125V 10A, DC30V 10A, DC28V 10A;
розміри: 27 х 25 х 15 мм;
вага: 10 г.

Комплект поставки:

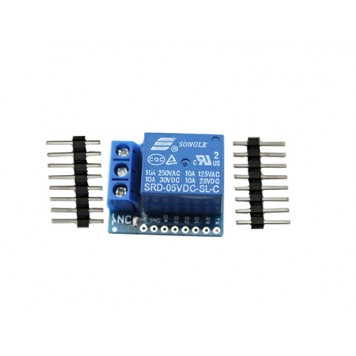

• модуль реле 1-канальний 5В для Wemos D1, D1 mini;
• штирові контакти 2,54 мм - 2 шт.
