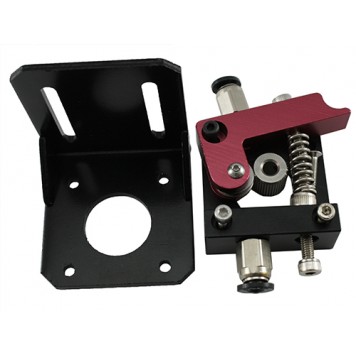

Головка блоку екструдера MK8, механізм подачі філамента, правий, Боуден

Правобічна DIY головка блоку з анодованого алюмінію для односоплового екструдера використовується в екструдері MK8 як механізм подачі філамента (пластика).
Набір головки складається з:

• Підстава головки блоку;
• Важіль;
• Притискний підшипник;
• Сталева пружина;
• Шуруп кріплення головки до двигуна - 3 шт.;
• Шуруп кріплення притискного підшипника до важеля;
• Шуруп для утримання сталевої пружини - 3 шт.;
• Шестерня штовхача пластика;
• Фітинг - 2 шт;
• Кутовий тримач крокового двигуна.

Для складання головка блоку екструдера MK8 знадобляться шестигранники і фігурні викрутки різного діаметру.
Спочатку на вал крокового двигуна потрібно наживити шестерню штовхача пластика і за допомогою шестигранника зафіксувати шестерню на валу. Далі потрібно одягнути кутовий тримач на кроковий двигун. Після цього до кутового тримача за допомогою двох довгих і одного короткого шурупів потрібно прикрутити підставу головки блоку. Далі в бічні отвори підстави головки блоку потрібно закрутити перший шуруп власника пружини і фітинг. Тепер до важеля за допомогою шурупа для притискного підшипника потрібно прикрутити притискний підшипник. Після цього за допомогою чорного шурупа кріплення головки до двигуна потрібно прикрутити важіль до основи головки. Далі в бічні отвори важеля потрібно закрутити другий шуруп власника пружини і фітинг. Потім в пружину потрібно вставити третій шуруп власника пружини з боку важеля і встановити пружину з третім шурупом між двома шурупами власниками. Після цього відрегулювати за допомогою шурупа на важелі натяг пружини.
Головка блоку екструдера MK8 розрахована для філамента діаметром 1,75 мм.

Характеристики:

для екструдера: MK8;
тип: правобічний;
матеріал: анодований алюмінієвий сплав;
для філамента діаметром: 1,75 мм;
габарити в складеному вигляді без фітингів: 52 х 43 х 17 мм;
вага комплекту: 181 г
