Контролер RepRapDiscount для RAMPS 3D-принтера

Контролер RepRapDiscount (Full Graphic Smart Controller) використовується спільно з RAMPS-платою (RepRap Arduino Mega Pololu Shield) для управління 3D-принтером без підключення принтера до комп'ютера через USB.
Зміна параметрів друку проводиться за допомогою кнопок управління. Для відображення налаштувань і актуальної інформації використовується LCD-дисплей, який також дозволяє стежити за ходом поточного друку. Картридер, встановлений в контролері, дозволяє завантажувати дані G-Code моделей безпосередньо з SD-карти.

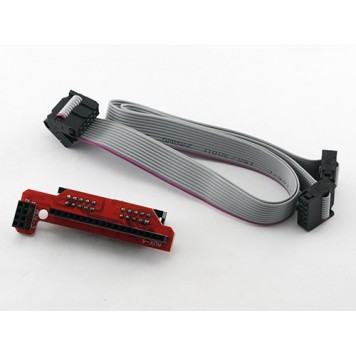

У комплекті з контролером є адаптер для підключення до плати RAMPS і два 10-піновий кабелю довжиною 30 см.

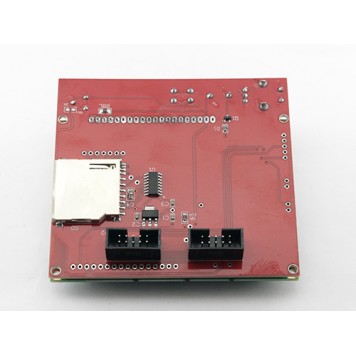

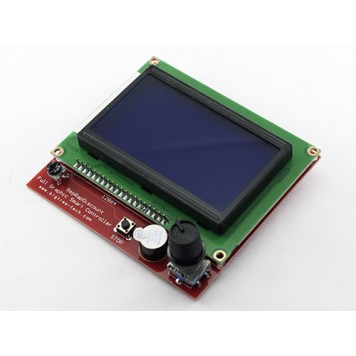

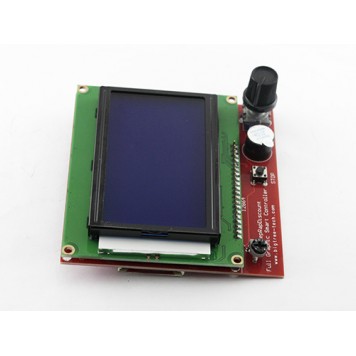

На лицьовій частині контролера розташована плата з розміщеними на ній 4-х рядковим LCD-дисплеєм, APLS кнопка-енкодер, п’єзодинамик, кнопка екстреної зупинки друку і регулятор-потенціометр для швидкої зміни яскравості дисплея. На тильній стороні перебувають картридер і роз'єми для підключення 10-пінових кабелів.
Дисплей для відображення налаштувань і контролем за ходом друку:

Для коректної роботи контролера рекомендується його використовувати спільно з платою RAMPS версії 1.4, сумісність з більш
старими версіями RAMPS невідома.
Підключення контролера RepRapDiscount до RAMPS - платі :

Характеристики:

виробник : RepRapDiscount (Китай) ;
модель контролера : Full Graphic Smart Controller ;
сумісна версія RAMPS : 1.4 ;
габарити контролера ( д х ш х в ) : 93 х 87 х 24 (37) мм ;
вид дисплея : 4 - х смуговий LED ;
роздільна здатність дисплея : 128 x 64 точок ;
діагональ дисплея : 8 дюймів ;
довжина кабелів : 30 см ;
вага комплекту : 140 г.

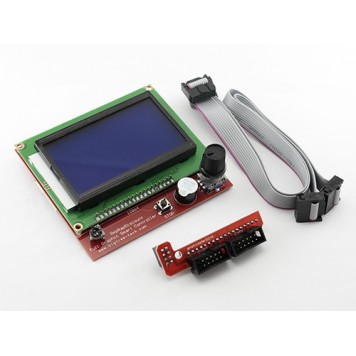

Комплектація :

• контролер RepRapDiscount Full Graphic Smart Controller ;
• адаптер для підключення до RAMPS
• 10 - пінові дроти - 2шт.
