Кулько-гвинтова передача КГП SFU1605 400мм, комплект c опорами

КГП - кулько-гвинтова передача - механічна передача, що перетворює обертальний рух в поступальний.
КГП використовується при створенні осей 3D принтера і ЧПУ верстатів, для досягнення максимальної точності переміщення робочих органів пристроїв, її застосування прибирає люфт при переміщенні. Під час 3D-друку з використанням КГП по осі Z бічні грані готових деталей позбавлені дефектів у вигляді "ефекту різьблення" і не потребують додаткового доведення.

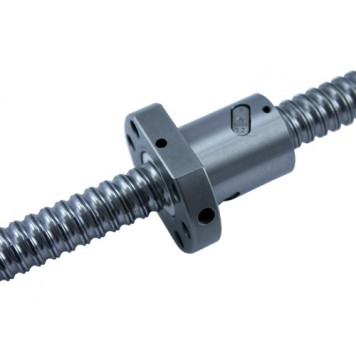

В основі КГП лежить ходовий трапецеїдальний вал, виготовлений з якісного матеріалу на високоточному обладнанні. Плавність переміщення гайки по такому валу здійснюється за допомогою великої кількості кульок малого діаметру, які прямують в спеціальних канавках всередині гайки.

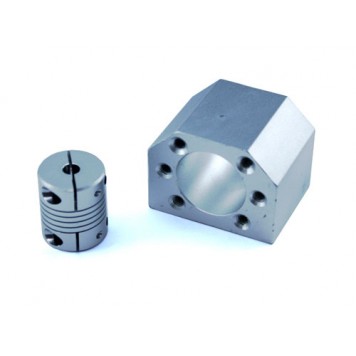

Також в комплект поставки входять: два супорти (BK12 і BF12), гнучка муфта, кронштейн кріплення гайки до конструкції, гайка для фіксації гвинта і стопорне кільце. Гнучка муфта 6x10 мм використовується в конструкції 3D принтера для з'єднання КГП з кроковими або серводвигунами.

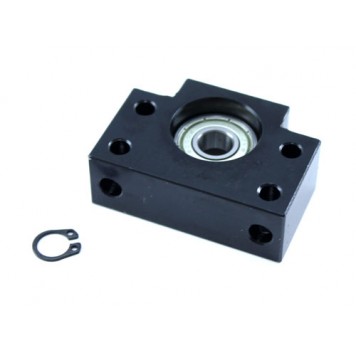

В супорті BF12 використовується підшипник 6000Z.
Розміри вала і гайки КГП SFU1605:

Характеристики:

модель : SFU1605 ;
діаметр гвинта : 16 мм ;
довжина гвинта : 400 мм ;
переміщення : 5 мм/оберт ;
використовувані супорта : BK12 і BF12 ;
розміри гнучкою муфти : 25 x 30 мм ;
діаметр отворів муфти : 6 і 10 мм ;
розміри плеча: 53 x 45 x 40 мм ;

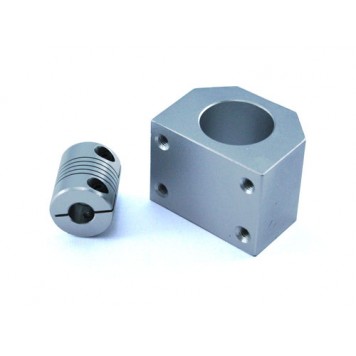

діаметр отвору в кронштейні : 28 мм ;

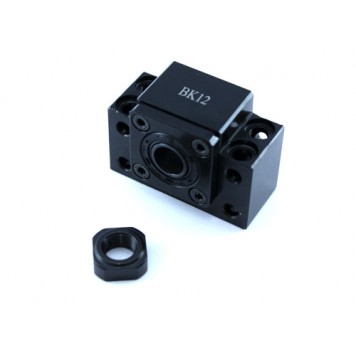

розміри супорта BK12 : 60 x 43 x 20 мм ;

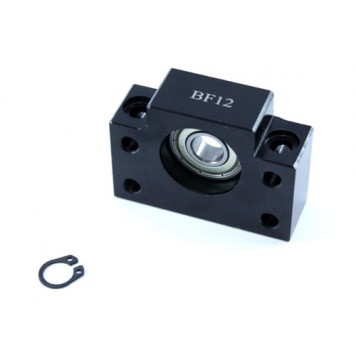

розміри супорта BF12 : 60 x 43 x 31 мм ;
вага супортів : 641 г ;
вага вала з гайкою : 678 г ;
вага комплекту : 1486 г

Комплектація :

• вал з гайкою SFU1605 ;
• супорт BK12 ;
• супорт BF12 ;
• гнучка муфта ;
• кронштейн ;
• гайка для фіксації ;
• стопорне кільце.
