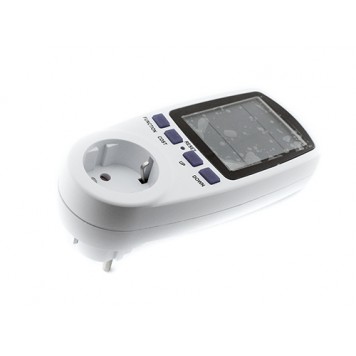

Розетка енергометра, ватметр, вольтметр, амперметр

Енергометр - пристрій дозволяє виробляти замір параметрів і навантаження мережі. Так само за допомогою енергометра можна вести облік витрати електроенергії, споживаної пристроями, підключеними через нього. За допомогою енергометра можна вимірювати напругу, потужність і силу струму в мережі.

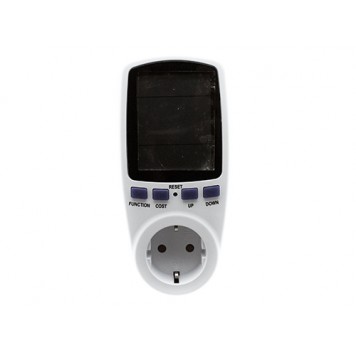

Для використання всього функціоналу пристрою використовуються 7 режимів, всі вони по різному відображаються на 3-х дюймовому рідкокристалічному дисплеї. Перемикання між режимами відображення відбувається після натискання на кнопку FUNCTION, розташовану під дисплеєм. Інформація на дисплеї ділиться на 3 лінії (ряду).
У першій лінії завжди відображається лічильник часу активного використання підключених пристроїв. При першому запуску відображається час в форматі хвилин (00-00, де перші 00 це хвилини), як тільки час буде більше 60 хвилин відображення стане в форматі годин (00-00, де перші 00 відображають годинник). Після того, як тільки час на лічильнику перевалює за 23-59, лічильник обнуляється і починається новий відлік з 00-00, на екрані відображення другого режиму роботи кількість днів змінюється з 0 на 1 і так далі.
У другій і третій лініях відображаються дані відповідно до обраного режиму:

• 1 режим - споживана потужність наразі у ВАТ, під цифрами відображається символ W і нижче сумарна вартість витраченої електроенергії в цифрах;
• 2 режим - кількість витраченої електроенергії в кіловатах, під цифрами відображаються символи kWh, нижче кількість днів обліку;
• 3 режим - напруга в розетці наразі в вольтах, під цифрами відображається символ V, нижче відображається частота використовується мережі в герцах;
• 4 режим - сила струму наразі в амперах, під цифрами відображається символ А, нижче з'являться дані про масштаб потужності (power factor);
• 5 режим - мінімальна зафіксована потужність, під цифрами відображається символ W, нижче символи Lo;
• 6 режим - максимальна зафіксована потужність, під цифрами відображається символ W, нижче символи Hi;
• 7 режим - вартість електроенергії за 1 кВт/год.

Для того, щоб налаштувати вартість електроенергії, необхідно затиснути на 3 секунди кнопку COST. Після цього в 3-й лінії замигають цифри 00.00, переміщення за значеннями проводиться натисненням на кнопку FUNCTION, зміна значень проводиться натисненням на кнопки UP і DOWN.
У енергометр вбудована 3.6 В здатна до зарядки акумуляторна (Ni-Mh) батарея, необхідна для збереження в пам'яті налаштувань і враховуються даних.

Характеристики:

габарити енергометра(д х ш х в): 156 х 70 х 38 (72 - з урахуванням вилки);
вага енергометра: 200 г;
вага з упаковкою: 250 г;
робоча напруга енергометра: 230 В, 50 Гц;
максимальний робочий струм: 16 А;
діапазон відображення часу на дисплеї: 0 секунд-9999 днів;
діапазон відображення поточної потужності: 0-3600 Вт;
діапазон відображення напруги: 0-9999 В;
діапазон відображення струму: 0.0-16.0 А;
діапазон відображення частоти: 0-9999 Гц;
діапазон відображення мінімальної/максимальної потужності: 0.0-3600 Вт;
діапазон настройки ціни за електроенергію: 0.00-99.99 грошових одиниць/кВт/год;
діапазон відображення спожитої електроенергії: 0.000-9999 кВт/год;
діапазон відображення всієї суми за спожиту електроенергію: 0.00-9999 грошових одиниць;
тип вилки: європейська;
колір корпусу: білий.
