Датчик руху ІЧ PIR для прожектора вуличного освітлення 220В

Датчик руху ІЧ PIR для прожектора вуличного освітлення 220 В використовується для виявлення в контрольованій зоні руху об'єктів, які відбивають інфрачервоне випромінювання. Також PIR датчик оснащений датчиком освітленості.
Датчик може використовуватися для включення/вимкнення різного роду електричних приладів, установок. Номінально використовується для включення/вимикання вуличних прожекторів. Датчик може застосовуватися для організації автоматичного освітлення вітрин магазинів, фасадів, охоронюваних територій і т.п.
Принцип роботи датчика заснований на піроелектриці. Піроелектрика - це властивість генерувати певний електричне поле при опроміненні матеріалу інфрачервоними променями.
Датчик може розташовуватися як в приміщенні, так і на вулиці тому має ступінь захисту IP44.

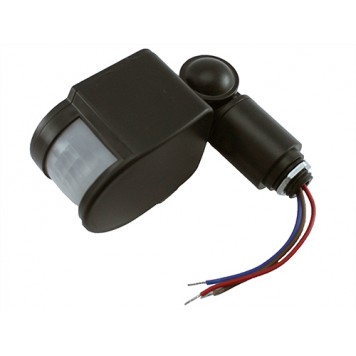

Монтажна частина датчика з'єднана шарніром з логічною частиною. За допомогою шарніра можна регулювати кут повороту логічної частини датчика від 0 до 180 °.
Монтаж датчика потрібно виробляти на стіну або стелю навпроти зони контролю, але на відстані не більше 12 м. Датчик монтується на висоті 1,5 - 2,5 м. Після монтажу датчик виставляється під кутом 10 - 30 ° відносно стіни, таким чином, щоб зона контролю потрапляла в кут огляду датчика. Зона дії датчика є конус з кутом огляду в 120 °. Після монтажу і налаштування можна приступати до підключення датчика.
Схема підключення PIR датчика 220 В:

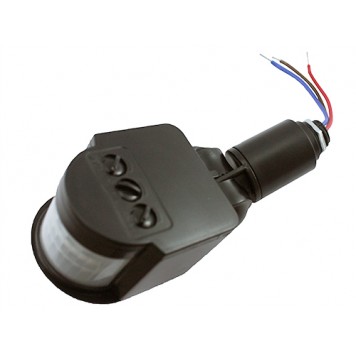

Датчик має три регулятори, які позначені SENS, TIME, LUX:

• SENS - настройка дальності виявлення до 12 м;
• TIME - настройка часу світіння після спрацьовування датчика від 5 секунд до 6 хвилин;
• LUX - настройка ступеня зовнішньої освітленості при якій буде спрацьовувати датчик 2 - 2000 люкс.

Датчик живиться від побутової електромережі з напругою 185 - 260 В змінного струму.

Характеристики:

додаткові датчики: датчик освітленості;
ступінь захисту: IP44;
кут повороту логічної частини датчика: від 0 до 180 °;
відстань спрацьовування: до 12 м;
висота монтажу: 1,5 - 2,5 м;
кут огляду: 120 °;
Час світіння після спрацьовування датчика: від 5 секунд до 6 хвилин;
ступеня зовнішньої освітленості, при якій буде спрацьовувати датчик: 2 - 2000 люкс;
напруга живлення: 85 - 260 В змінного струму;
габарити логічної частини: 70 x 57 x 45 мм;
габарити монтажної частини: 85 x 53 x 30 мм;
вага: 92 г.
