Контролер живлення домофона, електрозамка 12В, 3А

Контролер живлення K80 може використовуватися в системах безпеки доступу всередині будинку, квартири, офісу, промислового приміщення і т.п. Контролер може працювати в зв'язці з панеллю контролю доступу та електромагнітними замками двох типів: відкриття при подачі живлення, відкриття при знятті живлення, а також з обома типами одночасно.
Для використання контролера живлення домофона, електрозамка 12В, 3А потрібно провести монтаж. Для монтажу на плоскій поверхні на корпусі блоку є два отвори і одне підвісне вушко з кожного боку. Приміщення, в якому буде змонтований блок, має відповідати вимогам: температура -20 - + 65 ° C, вологість повітря 10 - 90%, приміщення може бути містити пил, і  схильне до шуму і вібрації.
Терморегулятори контролера живлення K80:

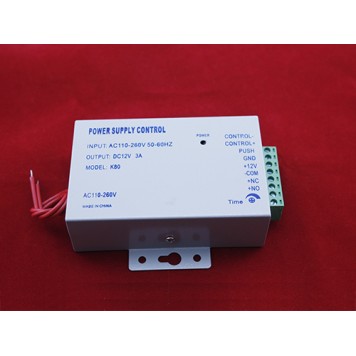

Для використання блоку потрібно спочатку підвести до нього побутову лінію живлення і під'єднати її до двох червоних провідників, які знаходяться на лівому торці корпусу контролера. Після підключення до контролера живлення повинен спалахнути червоний світлодіод, позначений на корпусі піктограмою Power. Після цього можна починати підключати периферійні пристрої. Для підключення до блоку K80 периферійних пристроїв, передбачено 8 клем з затискними болтами.
Висновки, зазначені на корпусі блоку піктограмами + NO, + NC, -COM - це висновки реле, які призначені для підключення до контролера електромагнітних замків. Причому контакти + NO і -COM використовуються для замків з відкриттям при подачі живлення, а контакти + NC і -COM використовуються для замків з відкриттям при знятті живлення.

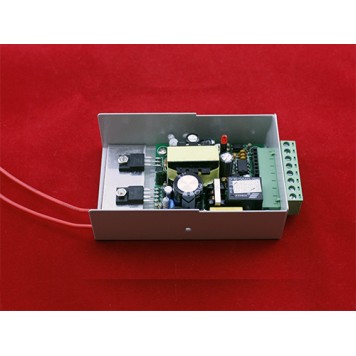

У контролері живлення встановлено реле високого струму SRD-12VDC-SL-C AC250V 10A, AC125V 10A; DC30V 10A, DC28V 10A.
Виводи, зазначені на корпусі блоку піктограмами + 12V, GND - це вихідна напруга контролера живлення. Ця напруга використовується для живлення електромагнітних замків, панелі контролю доступу, модуля бездротової передачі даних. Умовою сумісності, що підключаються до блоку пристроїв, є напруга живлення 12В постійного струму і сумарний струм споживання не більше 3А або 36Вт.
Виводи, зазначені на корпусі блоку піктограмами GND, PUSH, використовуються для підключення до блоку кнопки відкриття замків зсередини приміщення.
Виводи, зазначені на корпусі блоку піктограмами CONTROL +, CONTROL- керуючий сигнал від панелі контролю доступу значенням 5 - 24В постійного струму.
Піктограмою Time, на корпусі контролера позначений потенціометр для регулювання затримки часу закриття замка. Час затримки може регулюватися від 0 до 15 секунд.
Увага! При першому підключенні замків, час затримки закриття повинен бути встановлений на 0 секунд (встановлено за умовчанням), щоб запобігти виходу з ладу замку.
Напруга живлення блоку K80 110 - 260В змінного струму з частотою 50 - 60 Гц.

Характеристики:

модель: K80;
вхідна напруга: 110 - 260В змінного струму з частотою 50 - 60 Гц;
вихідна напруга: 12В постійного струму;
вихідний струм: 3А;
реле високого струму: SRD-12VDC-SL-C AC250V 10A, AC125V 10A; DC30V 10A, DC28V 10A;
час спрацьовування реле: 20мс;
керуючий сигнал: 5 - 24В постійного струму;
час затримки закриття: від 0 до 15 секунд;
розміри: 105 х 91 х 34 мм;
вага: 320 г.

Комплект поставки:

• контролер живлення домофона, електрозамка 12В, 3А;

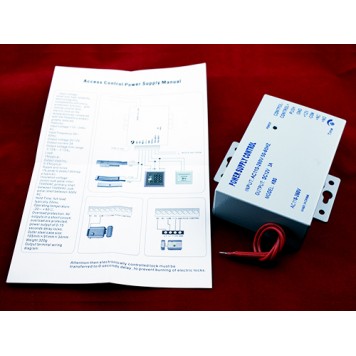

• посібник користувача англійською та китайською мовами.
