Система підрахунку, лічильник промисловий цифровий 220В з фотодатчиком

Промисловий цифровий лічильник JDM11-6H використовується для підрахунку кількості об'єктів, які перетнули зону обліку. Практичне застосування: в промисловості для підрахунку кількості готової продукції, яка пройшла по конвеєру; для визначення невідповідності геометричних розмірів об'єктів, які пройшли по конвеєру; для підрахунку кількості відвідувачів.
Перед використанням лічильника потрібно зробити його монтаж. Лічильник JDM11-6H може бути вмонтований в отвір щита або пульта з розмірами Ш50 х В25 х Г90. Лічильник з фронтального боку корпусу має два отвори під гвинти для надійного кріплення.
Після установки на місце до лічильника потрібно підключити провідники живлення і датчик. Для підключення провідників лічильник має п'ять клем затискачів.

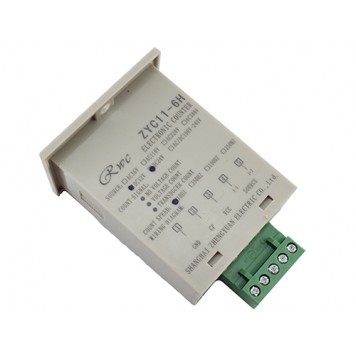

Призначення клем затискачів позначено піктограмами на верхній грані корпусу:
1. GND - загальний контакт;
2. CP - сигнал від датчика;
3. VCC - напруга живлення лічильника;
4. (-) - негативний контакт живлення датчика;
5. (+) - позитивний контакт живлення датчика.
живлення лічильника здійснюється від зовнішнього джерела живлення з напругою 220 В змінного струму.

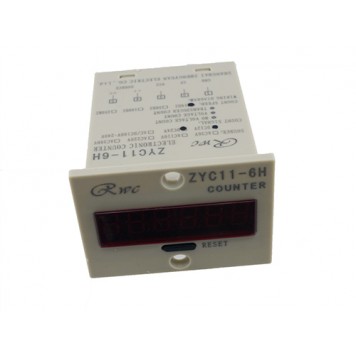

Після підключення живлення включається дисплей лічильника. JDM11-6H оснащений 6-розрядних, 7-сегментним рідкокристалічним дисплеєм з червоним підсвічуванням. Під дисплеєм є кнопка скидання показань лічильника, позначена RESET.

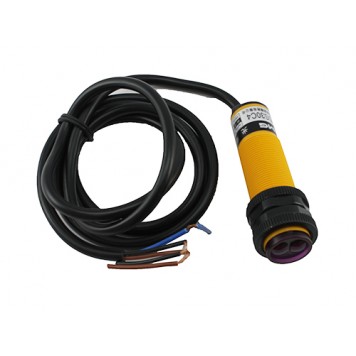

У комплекті з лічильником йде фотоелектричний датчик E3F-DS30C4.
Датчик E3F-DS30C4:

    фотоелектричний;
    в пластиковому корпусі;
    дифузний режим відображення;
    відстань спрацьовування 10 - 30 см;
    з транзисторним NPN виходом;
    з режимом роботи NO + NC.

У датчиках дифузійного відображення джерело оптичного сигналу і його приймач знаходяться в одному корпусі. Приймач враховує інтенсивність променя, відбитого контрольованим об'єктом. Для більш точної роботи датчика потрібен рефлектор, який не входить в комплект поставки.
Креслення і розміри E3F-DS30C4:

a ) M18 X 1 ;
b ) 70 мм ;
c ) 56 мм ;
d ) 8,5 мм ;
e ) 21,5 мм ;
f ) 23,5 мм .
Довжина проводу E3F - DS30C4 становить 1 м .

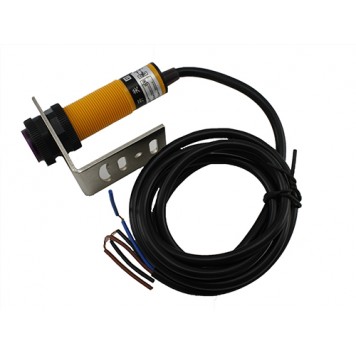

У комплекті з датчиком йде кріпильна скоба .
Розміри скоби :

Датчик має три провідника :

    коричневий - напруга живлення ;
    синій - загальний контакт ;
    чорний - вихідний сигнал .

Схема включення датчика E3F - DS30C4 :

Промисловий цифровий лічильник JDM11-6H і фотоелектричний датчик E3F-DS30C4 разом утворюють цифрову систему підрахунку.
Принцип дії системи: при проходженні об'єкта через зону обліку змінюється інтенсивність відбитого променя датчика, йде спрацьовування, спалахує червоний світлодіод на корпусі датчика, на лічильник подається вихідний сигнал датчика, на дисплеї лічильника значення збільшується на одиницю. Максимальна частота підрахунку становить 10 Гц.
JDM11-6H зберігає пораховані значення при кожному оновленні кількості в незалежну пам'ять. Тому якщо буде відключення живлення дані, про вже порахували кількість, не зникнуть. А при подальшій появі живлення збережене значення знову з'явиться на дисплеї лічильника.
Схематичний вигляд системи підрахунку:

Характеристики:

модель лічильника : JDM11-6H ;
дисплей: 6-розрядний, 7-сегментний РК дисплей з червоним підсвічуванням;
напруга живлення лічильника: 220 В;
максимальне значення на дисплеї: 999999;
габарити лічильника: 90 х 60 х 40 мм;
вага лічильника: 50 г;
модель датчика: E3F-DS30C4;
напруга живлення датчика: 6 - 36 В;
тип датчика: фотоелектричний;
структура датчика: NPN;
режим роботи: NO+NC;
режим відображення: дифузний;
відстань спрацьовування: 10 - 30 см;
вага датчика: 50 г;
вага комплекту: 122 г.
