Домофон з 7" кольоровим РК-дисплеєм, інтерком VANSOALL PS990

Домофон з 7 "кольоровим РК-дисплеєм, інтерком VANSOALL PS990 може використовуватися в приватних квартирах, будинках, офісних та інших приміщеннях для моніторингу території та ідентифікації відвідувачів.
Комплект відеодомофона VANSOALL PS990 складається з зовнішньої панелі виклику, внутрішньої панелі з кольоровим рідкокристалічним дисплеєм, блоку живлення, кронштейна для кріплення внутрішньої панелі і кріплення фурнітури.
Спочатку потрібно провести монтаж зовнішньої панелі виклику. Панель монтується на вході в приміщення або на територію. Панель виклику рекомендується встановлювати на висоті 1,5 м від землі. При установці потрібно уникати прямого попадання сонячного світла на камеру. Для цього потрібно відкрутити гвинт в нижній частині корпусу дзвінка і зняти кришку-козирок. На кришці є два отвори для монтажу на плоскій поверхні. Для монтажу зовнішньої панелі виклику в комплекті поставки є кріпильна фурнітура.
Конструкція зовнішньої панелі виклику:

Панель має 4-піновий конектор для підключення до внутрішньої панелі, а також три провідники для підключення електромагнітного замка. Ці три провідники - це контакти вбудованого в панель виклику реле: зелений провід контакт NC, сірий провід контакт COM, фіолетовий провід контакт NO. Терморегулятори провідників з конектором і провідників реле зображена на тильній стороні панелі. Довжина провідників панелі становить 180 мм.
Зовнішня панель виклику оснащена сенсорною кнопкою дзвінка, яка підсвічується в темряві. Також оснащена мікрофоном і динаміком для двостороннього зв'язку.
Зовнішня панель виклику оснащена HD камерою з CMOS сенсором дозволом 1200TVL і кутом огляду 120 °. Також є чотири інфрачервоні світлодіоди для забезпечення нічного бачення. Виробник заявляє відстань нічного бачення до 5 м.
Зовнішня панель виклику має захисний козирок, який служить захистом від опадів і сонячних променів. Зовнішня панель виклику може працювати при будь-яких погодних умовах і має ступінь захисту IP65.
Внутрішня панель монтується за допомогою кронштейна всередині приміщення на висоті приблизно 1,5 м. Кронштейн має чотири отвори і монтується на плоскій поверхні за допомогою кріпильної фурнітури, яка входить в комплект поставки.

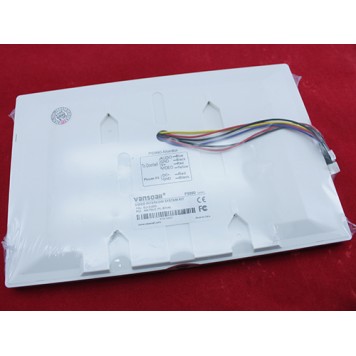

Потім до внутрішньої панелі підключається зовнішня виклична панель і блок живлення, який входить в комплект поставки. Для цього внутрішня панель оснащена двома гніздами на два і чотири Піна. Гнізда встановлені на провідниках довжиною 130 мм. Терморегулятори провідників з конекторами зображені на тильній стороні внутрішньої панелі. Внутрішня панель має тонкий корпус товщиною 13 мм і хороший дизайн, який впишеться в будь-який інтер'єр.
Конструкція внутрішньої панелі PS990:

Внутрішня панель оснащена мікрофоном і двома динаміками для двосторонньої аудіо зв'язку з відвідувачем. Також на нижньому торці корпусу є регулятор гучності звуку динаміків.
Внутрішня панель оснащена трьома сенсорними кнопками, які флуоресціюють в темряві:

• кнопка з піктограмою камери використовується для включення камери зовнішньої панелі;
• кнопка з піктограмою телефону використовується для включення двосторонньої аудіо зв'язку з відвідувачем;
• кнопка з піктограмою замка використовується для відкриття електромагнітного замку, якщо він встановлений.

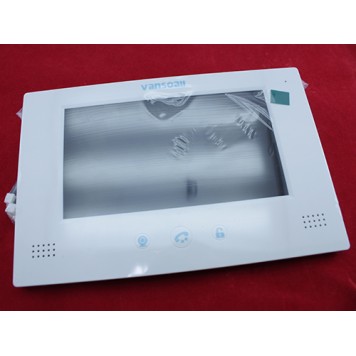

Внутрішня панель оснащена кольоровим рідкокристалічним дисплеєм діагоналлю 7 дюймів з роздільною здатністю 800 x 480 і співвідношенням сторін 16: 9.
Вся система живиться від мережевого адаптера живлення, який входить в комплект поставки. Модель FJ-SW1261201000DE; вхід 100 - 240 В AC 50/60 Гц; вихід 12 В DC 1 А; вилка євровилка; конектор 2pin під гніздо внутрішньої панелі; довжина проводу 1,5 м.

Характеристики:

виробник: VANSOALL;
модель: PS990;
дисплей: кольоровий рідкокристалічний;
діагоналлю дисплея: 7 дюймів;
роздільна здатність дисплея: 800 x 480;
співвідношення сторін: 16: 9;
габарити внутрішньої панелі: 221 x 147 x 13 мм;
довжина провідників внутрішньої панелі: 130 мм;
габарити плеча: 113 x 75 x 7 мм;
ступінь захисту панелі: IP65;
камера: HD з CMOS сенсором;
дозвіл камери 1200 TVL;
кут огляду камери: 120 °;
інфрачервоні світлодіоди нічного бачення: 4 шт;
відстань нічного бачення: до 5 м;
довжина провідників зовнішньої панелі: 180 мм;
габарити зовнішньої панелі виклику: 123 x 50 x 23 мм;
кнопки: сенсорні;
зв'язок: двостороння;
напруга живлення: 12 В DC 1 А;
довжина проводу адаптера живлення: 1,5 м;
вага комплекту: 753 г.

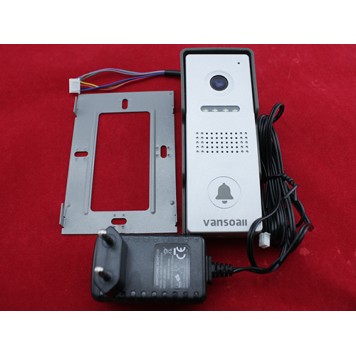

Комплект поставки:

• Домофон з 7 "кольоровим РК-дисплеєм, інтерком VANSOALL PS990 в пакуванні;
• Кронштейн кріплення внутрішньої панелі;
• Зовнішня панель виклику;
• Мережевий адаптер живлення;
• Кріпильна фурнітура.
