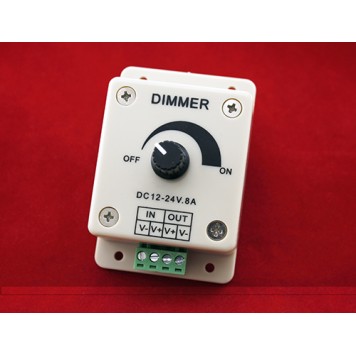

Діммер, світлорегулятор для світлодіодних стрічок, ламп

Діммер, світлорегулятор для світлодіодних стрічок, ламп використовується для регулювання яскравості світлодіодних стрічок, світлодіодних ламп, галогенних ламп з напругою живлення 12В або 24В постійного струму. Також може використовуватися як регульований блок живлення з максимальним навантаженням 96Вт.
Для використання діммера потрібно спочатку провести монтаж. Монтаж діммера можна виробляти на будь-якій плоскій поверхні. Для цього на корпусі діммера є чотири монтажних отвори. Якщо кріпильні шурупи виявляться діаметром більше ніж отвори, то отвори можна просто розсвердлити.
Потім до діммера потрібно під'єднати напругу живлення. Напруга живлення підключається, дотримуючись полярності, до клем затискачів, позначених на корпусі діммера піктограмою IN: V + V-. Значення напруги живлення може бути від 5 до 24В постійного струму, але уніфіковані напруги це 12В і 24В. При напрузі живлення 5В регулювання вихідної напруги відбувається дуже грубо (різко), при 12В більш плавно, а при 24В дуже плавно (точно).
Тепер можна підключати споживач, наприклад світлодіодну стрічку. Для цього спочатку потрібно повернути ручку регулювання в положення OFF. Положення ручки вказує вставка з білого пластику. Потім, дотримуючись полярності, до клем затискачів, позначених на корпусі діммера піктограмою OUT: V + V- підключаємо споживач. Споживач може бути максимальною потужністю 96Вт, тобто при робочій напрузі 5В максимальний струм 19А, при 12В - 8А, при 24В - 4А. Максимальна вихідна напруга відповідає вхідній. Для збільшення яскравості ламп потрібно крутити ручку в напрямку положення ON - для зменшення в напрямку положення OFF.
Схема підключення діммера:

Характеристики:

кількість каналів: 1 ;
напруга живлення: 5 - 24В постійного струму;
вихідна напруга: 5 - 24В постійного струму;
максимальна потужність: 96Вт;
розміри: 90 х 58 х 52 мм;
вага: 54г.
