Конструктор біжучий вогонь, стробоскоп NE555 + CD4017, ЗБЕРИ САМ

Конструктор "біжучий вогонь" може використовуватися початківцями радіоаматорами для поліпшень навичок читання схем, складання схем, освоєння маркування основних електронних компонентів, пайки, післязбиральної настройки і перевірки.
При використанні конструктора потрібно буде зібрати т.зв. "Біжучий вогонь" за допомогою друкованої плати, монтажних і електронних компонентів, які йдуть в комплекті. Збірка конструктора проводитися за допомогою механічного з'єднання елементів і пайки. Після складання і налаштування конструктор можна використовувати як новорічну гірлянду, елемент магазинної вітрини, нічник і т.п. Живлення зібраного конструктора здійснюється від зовнішнього джерела живлення з напругою 9 вольт постійного струму.
Робота збірки: спочатку моргає один колір, потім інший, регулювальний резистор змінює частоту моргання.

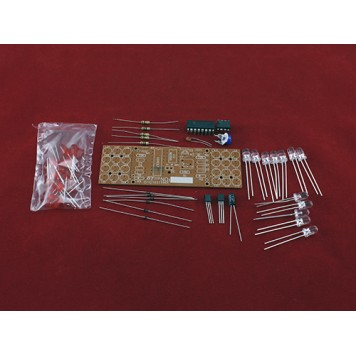

Конструктор складається з безлічі монтажних і електронних компонентів:

• друкована плата з розведеними доріжками і схемою установки елементів;
• мікросхема таймер NE555P;
• мікросхема лічильника подільника CD4017BE;
• світлодіоди червоні 12 шт;
• світлодіоди сині 12 шт;
• діоди ST4148 6 шт;
• резистор опором 10кОм 3 шт;
• резистор опором 51Ом;
• резистор опором 22Ом;
• біполярний транзистор S8050 2 шт;
• конденсатор ємністю 103пФ;
• електролітичний конденсатор ємністю 1мФ;
• регулювальний резистор 200кОм - 2МОм.

Характеристики:

конструктор: "біжучий вогонь";
таймер: NE555P;
лічильник дільник: CD4017BE;
розміри друкованої плати: 98 х 28 х 1,5 мм;
вага комплекту: 16 г.

Приклад складання і роботи плати.
