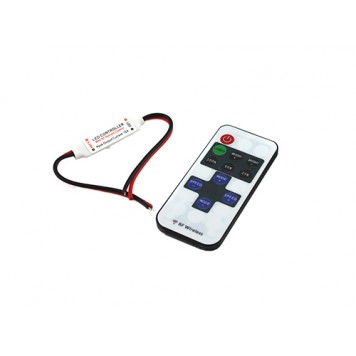

Бездротовий контролер 1к LED стрічок, 12-24В, 6А

Одноканаловий контролер призначений для керування режимами роботи і яскравістю світіння світлодіодних стрічок зі світлодіодами типорозміру 5050 та 3528 в корпусі SMD.
Перед початком роботи контролер потрібно під'єднати до джерела живлення (блоку живлення). Робоча напруга контролера 12-24 В постійного струму. Для підключення пристрою до блоку живлення передбачено 2 провідники в чорній ("мінус") і червоною ("плюс") ізоляції. Довжина провідників становить 9 см.
Для підключення світлодіодної стрічки до контролера передбачені 2 провідники довжиною 9 см. При підключенні стрічки потрібно дотримуватись полярності. Контакту, зазначеного на корпусі контролера піктограмою "+" (провідник в червоній ізоляції), відповідає контакт "плюс" стрічки.
Управління контролером здійснюється по радіоканалу за допомогою пульта дистанційного керування. Сигнал від пульта дистанційного керування до контролера передається на частоті 433,92 МГц. Максимальна відстань передачі сигналу на відкритому майданчику становить близько 30 м. При управлінні контролером за допомогою пульта дистанційного керування необов'язково, що б вони перебували в прямої видимості. Для належного приймання сигналу від пульта дистанційного керування не рекомендується встановлювати контролер біля виробів з металу. Пульт дистанційного керування має 11 кнопок.
Для пульта дистанційного керування потрібно встановити батарейку живлення CR2025 (йде в комплекті поставки).
Розташування кнопок на пульті дистанційного керування:

Після підключення живлення контролер потрібно включити. Для цього потрібно натиснути кнопку з піктограмою включити (1) на пульті управління. Після включення контролер відновлює попередній перед вимиканням стан (режим роботи, настройки швидкості, яскравості). За допомогою пульта можна перемикнутися в динамічний режим роботи або перемикатися між динамічними режимами світіння. Для цього потрібно натиснути кнопку "MODE +" (4) або "MODE-" (6). Даний контролер підтримує 8 динамічних режимів світіння. За допомогою кнопок "SPEED +" (5) і "SPEED-" (7) можна налаштувати швидкість відтворення в режимі динамічного світіння, підтримується 10 рівнів швидкості.
Кнопки "LIGHT" (2) перемикає контролер в режим статичного світіння кольору. За допомогою кнопок "BRIGHT +" (11) і "BRIGHT-" (10) можна налаштувати яскравість світіння. Підтримується 10 рівнів яскравості світіння.
За допомогою кнопок "100%" (3), "50%" (9) і "25%" (8) можна виставити відповідний рівень яскравості світіння.
Перед монтажем світлодіодної стрічки потрібно переконатися, що її споживане навантаження не перевищує максимальне вихідне навантаження контролера.

Характеристики:

робоча напруга: 12-24 В постійного струму;
максимальне вихідне навантаження контролера: 6 А;
живлення пульта ДК: батарейка CR2025;
частота роботи: 433,92 МГц;
довжина провідника для підключення живлення: 9 см;
габарити контролера (д х ш х в): 49 х 12,5 х 8,5 мм;
розміри пульта (д х ш х т): 87 х 40 х 7,5 мм;
вага контролера: 9 г;
вага комплекту поставки: 23 г;
колір контролера: білий.

Комплект поставки:

• контролер для LED стрічки;
• пульт дистанційного управління;
• батарейка CR2025 для живлення пульта дистанційного керування;
• інструкція англійською мовою.
