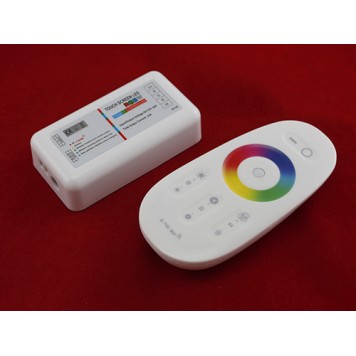

Бездротовий контролер 2.4ГГц RGBW LED стрічок 12-24

Контролер призначений для управління режимами роботи і яскравістю світіння RGBW світлодіодних стрічок.

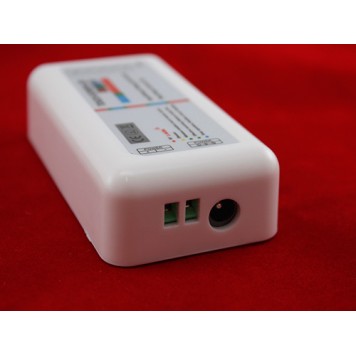

Перед початком роботи контролер потрібно під'єднати до джерела живлення (блоку живлення). Робоча напруга контролера 12-24 В постійного струму. Для підключення пристрою до блоку живлення передбачено гніздо під круглий роз'єм 5,5 х 2,1 мм. Також для підключення живлення є 2-х клемна колодка. Контакти "плюс" і "мінус" відзначені відповідними піктограмами на корпусі контролера.

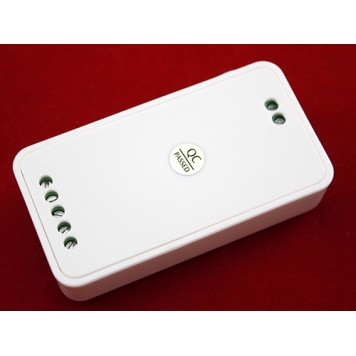

Для підключення світлодіодної стрічки передбачена 5-клемна колодка. Контакти колодки відзначені "R", "G", "B", "W" і "V +". При підключенні стрічки до контролера потрібно дотримуватись полярності. Контакт "V +" відповідає контакту "плюс" стрічки.
Управління контролером здійснюється по радіоканалу за допомогою сенсорного пульта дистанційного керування. Сигнал від пульта дистанційного керування до контролера передається на частоті 2,4 ГГц. Максимальна відстань передачі сигналу на відкритому майданчику становить близько 30 м. При управлінні контролером за допомогою пульта дистанційного керування необов'язково, що б вони перебували в прямої видимості. Для належного приймання сигналу від пульта дистанційного керування не рекомендується встановлювати контролер біля виробів з металу. Пульт дистанційного керування оснащений сенсорним екраном.

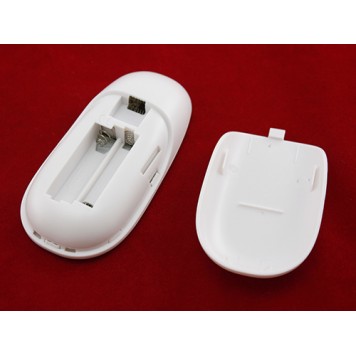

Для роботи в пульт дистанційного керування потрібно встановити 2 батарейки типорозміру ААА (не йдуть в комплекті поставки).
Розташування кнопок на пульті дистанційного керування:

Перед початком роботи потрібно налаштувати пульт ДК на роботу з контролером. Для цього потрібно під'єднати живлення. Після того, як світлодіодна стрічка загориться, затиснути і утримувати протягом 3 секунд кнопку "SPEED +" (5) на пульті. Таким способом можна зробити прив'язку кількох контролерів до одного пульта дистанційного керування. При вдалій прив'язці пульта до контролера світлодіодна стрічка вимкнеться і ввімкнеться.
Пульт дистанційного керування, який йде в комплекті, вже прив'язаний до контролера.
Також можна видалити прив'язку контролера до пульта дистанційного керування. Для цього потрібно під'єднати живлення до контролера і після того, як світлодіодна стрічка загориться, затиснути і утримувати протягом 3 секунд кнопку "SPEED +" на пульті ДК. При вдалому видаленні прив'язки пульта до контролера світлодіодна стрічка вимкнеться і ввімкнеться.
Після виконаних операцій за допомогою пульта дистанційного керування можна перемикнутися в динамічний режим роботи або перемикатися між динамічними режимами світіння. Для цього потрібно натиснути кнопку "MODE +" (9) або "MODE-" (10). Даний контролер підтримує 20 динамічних режимів світіння. За допомогою кнопок "SPEED +" (5) і "SPEED-" (8) можна налаштувати швидкість відтворення в режимі динамічного світіння.
Для перемикання контролера в статичний режим роботи потрібно вибрати один з кольорів на колірному колі (3). На колірному колі є 640000 кольорів. За допомогою кнопок "BRIGHTNESS +" (6) і "BRIGHTNESS-" (7) можна налаштувати яскравість світіння.
Вимкнення контролера проводиться натисненням на кнопку з піктограмою кола (2). Для включення контролера потрібно натиснути кнопку з піктограмою включити (1) на пульті управління. Після включення контролер відновлює попереднє перед вимиканням стан (режим роботи, настройки швидкості, яскравості).
Перед монтажем світлодіодної стрічки потрібно переконатися, що її споживане навантаження не перевищує максимальне вихідне навантаження контролера.

Характеристики:

робоча напруга: 12-24 В постійного струму;
максимальний струм навантаження контролера на канал: 6 А;
живлення пульта ДК: батарейка типорозміру ААА (не йде в комплекті);
частота роботи: 2,4 ГГц;
габарити контролера (д х ш х в): 85 х 45 х 22,5 мм;
габарити пульта (д х ш х т): 110 х 53 х 20,5 мм;
вага контролера: 43 г;
вага комплекту поставки: 119 г;
колір контролера: білий.

Комплект поставки:

• контролер для RGBW LED стрічки;
• пульт дистанційного управління;
• двосторонній скотч;
• інструкція англійською мовою.
