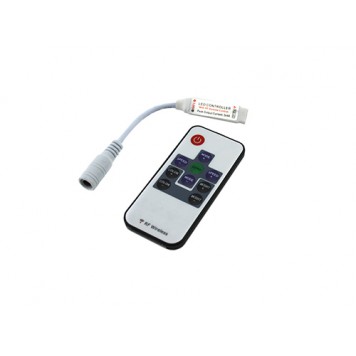

Бездротовий контролер 3к RGB LED стрічок, 12-24В

Контроллер предназначен для управления режимами работы и яркостью свечения RGB светодиодных лент со светодиодами типоразмера 5050 в корпусе SMD.
Перед началом работы контроллер нужно подключить к источнику питания (блоку питания). Рабочее напряжение контроллера 12-24 В постоянного тока. Для подключения устройства к блоку питания предусмотрен проводник с гнездом под круглый разъем 5,5 х 2,1 мм. Длина проводника составляет 7 см.
Для подключения RGB светодиодной ленты предусмотрен 4-пиновый разъем "мама". Обычно у светодиодных лент тоже выход "мама". Поэтому для подключения понадобится коннектор "папа"-"папа" или обычные проводки. При подключении ленты к контроллеру нужно соблюдать полярность. Контакту отмеченному на корпусе контроллера пиктограммой "+" соответствует контакт "плюс" ленты (проводник в черной изоляции). Обычно данный контакт на разъеме светодиодной ленты отмечен ключом (стрелочкой).
Управление контроллером осуществляется по радиоканалу с помощью пульта дистанционного управления. Сигнал от пульта ДУ к контроллеру передается на частоте 433,92 МГц. Максимальное расстояние передачи сигнала на открытой площадке составляет около 30 м. При управлении контроллером с помощью пульта ДУ необязательно, чтобы они находились в прямой видимости. Для надлежащего приема сигнала от пульта ДУ не рекомендуется устанавливать контроллер возле изделий из металла. Пульт дистанционного управления имеет 10 кнопок.
Для пульта ДУ нужно установить батарейку питания CR2025 (идет в комплекте поставки).
Расположение кнопок на пульте дистанционного управления:

После подключения питания контроллер нужно включить. Для этого требуется нажать кнопку с пиктограммой включить (1) на пульте управления. После включения контроллер восстанавливает предыдущее перед выключением состояние (режим работы, настройки скорости, яркости). С  помощью пульта можно переключиться в динамический режим работы или переключаться между динамическими режимами свечения. Для этого нужно нажать кнопку "MODE+" (2) или "MODE-" (9). Данный контроллер поддерживает 19 динамических режимов свечения. С помощью кнопок "SPEED+" (3) и "SPEED-" (8) можно настроить скорость воспроизведения в режиме динамического свечения. Если контроллер работает в статическом режиме, нажатие этих кнопок переключит устройство в динамический режим работы. Поддерживается 10 уровней скорости переключения между цветами свечения ленты.
Кнопки "COLOR+" (4) и "COLOR-" (5) переключают контроллер в режим статического свечения цвета. Также с помощью этих кнопок можно переключатся между режимами статического свечения. Контроллер позволяет выбрать 20 различных цветов свечения ленты. С помощью кнопок "BRIGHT+" (7) и " BRIGHT-" (6) можно настроить яркость свечения. Если контроллер работает в динамическом режиме, нажатие этих кнопок переключит устройство на статический режим работы. Поддерживается 8 уровней яркости свечения.
Нажатие на кнопку "DEMO" (10) переключит контроллер в демонстрационный режим. В этом режиме работы будет цикл переключения между зеленым, красным и синим цветами. В режиме "DEMO" также можно настраивать скорость переключения между цветами свечения.
С помощью данного контроллера можно управлять также RGB светодиодными лентами со светодиодами типоразмера 3528 в корпусе SMD.
Примечание: при работе с такими лентами будет отсутствовать белый цвет свечения. Отсутствие белого цвета объясняется разницей строения светодиодов 3528 и 5050. Светодиоды типоразмера 3528 имеют в своей конструкции только 1 кристалл.
Перед монтажом светодиодной ленты нужно убедиться, что ее потребляемая нагрузка не превышает максимальную выходную нагрузку контроллера.

Характеристики:

рабочее напряжение: 12-24 В постоянного тока;
максимальная ток нагрузки контроллера: 12 А (4 А на один канал);
питание пульта ДУ: батарейка CR2025 (есть в комплекте);
частота работы: 433,92 МГц;
длина проводника для подключения питания: 7 см;
габариты контроллера (д х ш х в): 49 х 12,5 х 8,5 мм;
размеры пульта (д х ш х т): 87 х 40 х 7,5 мм;
вес контроллера: 9 г;
вес комплекта поставки: 23 г;
цвет контроллера: белый.

Комплект поставки:

• контроллер для RGB LED ленты;
• пульт дистанционного управления;
• батарейка CR2025 для питания пульта ДУ;
• инструкция на английском языке.
