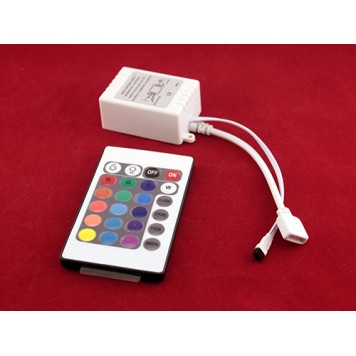

Контролер з пультом дистанційного керування для RGB SMD 5050 LED стрічки

Контролер призначений для управління режимами роботи і кольорами світіння RGB світлодіодних стрічок зі світлодіодами типорозміру 5050 в корпусі SMD. Контролер виконаний в пластиковому корпусі.

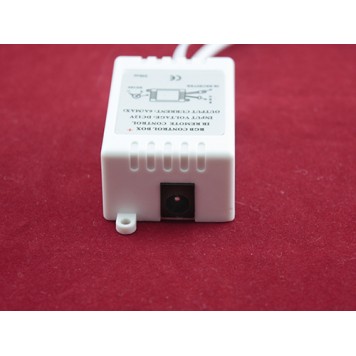

Для роботи контролера потрібне живлення 12 В постійного струму. Для підключення живлення на торцевій частині корпусу обладнано роз'ємом 5,5 х 2,1 мм. Максимальне вихідне навантаження контролера 6 А.

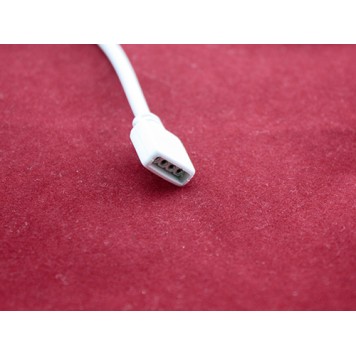

Контролер має 4-піновий вихід "мама". Зазвичай у світлодіодних стрічок теж вихід "мама". Тому для підключення знадобиться конектор "тато" - "тато" або звичайні проводи.
Управління контролером здійснюється за допомогою пульта дистанційного керування. Сигнал від пульта дистанційного керування до контролера передається через інфрачервоний датчик. Максимальна відстань передачі сигналу пультом близько 2 метрів при прям видимості. Пульт дистанційного керування має 24 кнопки.
Кнопки пульта дистанційного керування контролером:

Для початку роботи з контролером потрібно під'єднати живлення і натиснути на пульті кнопку "ON" (1). За допомогою пульта управління можна включити такі режими роботи як "FLASH" (5) - зміна кольору світла стрибками на середній швидкості; "STROBE" (6) - зміна кольору світла стрибками на низькій швидкості; "FADE" (7) - плавна зміна кольорів на середній швидкості; "SMOOTH" (8) - плавна зміна кольорів на низькій швидкості. Також за допомогою пульта можна збільшити або зменшити швидкість перемикання між кольорами  світіння стрічки. Для цього потрібно натиснути на кнопку з піктограмою яскравості і стрілкою вгору (4) або на кнопку з піктограмою яскравості і стрілкою вниз (3) відповідно.
За допомогою кнопок "R" (9), "G" (10), "B" (11) і "W" (12) можна перейти в режим статичного світіння червоного, зеленого, синього або білого кольорів відповідно. У режимі статичного світіння кнопки для збільшення або зменшення швидкості перемикання між квітами відповідають за збільшення (4) або зменшення (3) яскравості світіння стрічки. За допомогою пульта дистанційного керування в статичному режимі світіння можна встановити різні відтінки світіння червоного, зеленого або синього кольорів. В цілому пульт ДК дозволяє отримати 16 кольорів світіння в статичному режимі.
Отримання білого кольору стало можливим завдяки використанню триколірних RGB діодів складаються з 3 кристалів різного кольору. Під час одночасного світіння трьох кристалів відбувається змішування кольорів, в результаті такого змішування виходить білий колір світіння.
Для виключення контролера потрібно натиснути кнопку "OFF" (2).
Для пульта дистанційного керування потрібно встановити батарейку живлення CR2025 або CR2032. У комплекті поставки встановлена ​​батарейка CR2032.
За допомогою даного контролера можна управляти також RGB світлодіодними стрічками зі світлодіодами типорозміру 3528 в корпусі SMD.
Примітка: при роботі з такими стрічками буде відсутній білий колір в режимі статичного світіння. Відсутність білого кольору пояснюється різницею будови світлодіодів 3528 і 5050. Світлодіоди типорозміру 3528 мають в своїй конструкції тільки 1 кристал.
Схема підключення контролера:

Характеристики:

живлення контролера: 12 В постійного струму;
роз'єм для підключення живлення: 5,5 х 2,1 мм;
максимальна вихідна навантаження: 6 А;
живлення пульта ДК: батарейка CR2032 (є в комплекті);
розміри контролера (д х ш х в): 50 х 35 х 22 мм;
довжина провідника для підключення стрічки: 8 см;
розміри пульта дистанційного керування (д х ш х т): 85 х 52 х 7 мм;
вага контролера: 20 г;
вага комплекту поставки: 37 г;
колір контролера: білий.

Комплект поставки:

• контролер для RGB SMD 5050 LED стрічки;
• пульт дистанційного керування;
• батарейка CR2032 для живлення пульта дистанційного керування;
• інструкція англійською мовою.
