Вбудований MP3 плеєр, FM модуль підсилювач, USB, microSD, 5-12В

Модуль можна вбудувати в автомобільну або домашню аудіосистему. За допомогою даного модуля можна відтворювати аудіофайли форматів MP3, WAV, WMA зі змінних носіїв (USB накопичувачі, microSD карти), через AUX вхід. Також модуль може виступати в ролі FM приймача.
Для підключення модуля до підсилювача аудіосистеми використовуються провідники завдовжки 14,5 см з 4-піновим конектором (лівий канал, правий канал, "земля" і антена) для підключення до відповідного роз'єму на платі модуля.
Для роботи модулю потрібно живлення, яке підключається за допомогою провідників з 2-піновим конектором. Робоча напруга 5 - 12 В постійного струму.
Управління модулем можна здійснювати за допомогою пульта дистанційного керування. Сигнал від пульта дистанційного керування до модуля передається через інфрачервоний датчик. Пульт дистанційного керування має 21 кнопку.
Розташування кнопок на пульті дистанційного керування:

Для включення або виключення модуля за допомогою пульта дистанційного керування потрібно натиснути на кнопку "PWR" (1). Режим роботи вибирається за допомогою натискання на кнопку "MODE" (4). Модуль підтримує такі режими:

• USB - програвання файлів з USB накопичувачів;
• SD - програвання файлів з microSD карт;
• Line - відтворення аудіофайлів через AUX вхід;
• FM - прослуховування FM (станцій).

За допомогою пульта дистанційного керування можна налаштувати режим відтворення. Налаштування відбувається натисканням кнопки зі стрілкою (6). Підтримуються наступні режими відтворення: програвати всі треки по черзі, відтворення поточного списку у випадковому порядку, повторне відтворення конкретного аудіофайлу.
Щоб повернутися до попереднього або наступного трек потрібно натиснути кнопки "PREV" (8) і "NEXT" (9) відповідно. Також за допомогою цих кнопок можна переключатися між радіостанціями в режимі FM. Якщо ці кнопки затиснути, то буде відбуватися перемотування в межах треку.
Для зупинки програється аудіофайлу потрібно натиснути на кнопку "PLAY/PAUSE" (7). Після повторного натискання на цю кнопку продовжиться програвання треку з місця зупинки. Також зупинити відтворення файлу можна за допомогою кнопки "STOP" (3). В такому випадку відтворення треку почнеться спочатку.
Для того, що б зменшити або збільшити звук відтворення, потрібно натиснути на кнопки (10) і (11) відповідно. Також можна повністю відключити звук, натиснувши на кнопку "MUTE" (2).
Модуль має сім вбудованих режимів еквалайзера: normal, bas, pop, jazz, cla, cut, rock. Перемикання між режимами еквалайзера відбувається натисканням на кнопку "EQ" (5).
Також на пульті ДК є блок з десяти кнопок (12) за допомогою яких можна вручну вводити номер треку або частоту FM станції.
Живлення пульта дистанційного керування здійснюється від батарейки типорозміру CR2025 (йде в комплекті поставки).

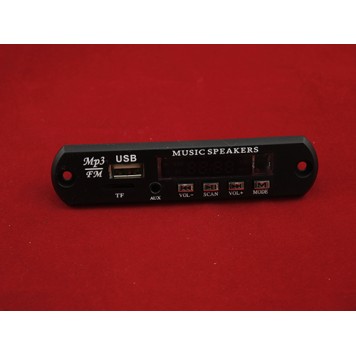

Управління модулем також можна здійснювати за допомогою кнопок на передній панелі пристрою:

• "MODE" - вибір режиму роботи;
• "VOL-" - натискання це кнопки дозволяє здійснити перехід на попередній трек або FM станцію. Щоб зменшити гучність потрібно затиснути і утримувати клавішу;
• "VOL +" - натискання це кнопки дозволяє здійснити перехід на наступний трек або FM станцію. Для збільшення гучності потрібно затиснути і утримувати клавішу;
• "SCAN" - пауза/відтворення треку.

Модуль оснащений 1,5 "РК-дисплеєм. На дисплеї відображається режим, в якому зараз працює пристрій, номер треку, який відтворюється, або частота FM станції.
Модуль дозволяє відтворювати аудіофайли з накопичувачів з файлової системи FAT16 і FAT32. Після підключення "флешки" відтворення треків починається автоматично. Модуль має вбудовану пам'ять, що дозволяє запам'ятати останній програється трек після відключення живлення. Після включення модуля відтворення починається автоматично з місця зупинки.
Також авто MP3 плеєр оснащений AUX входом. Це означає, що до модуля можна підключити телефон, планшет, MP3 плеєр або інший подібний пристрій і відтворювати музичні файли, які там зберігаються.

Характеристики:

підтримувані формати : MP3 (32-320 kbps), WAV, WMA ;
діапазон настройки FM тюнера : 87-108 МГц ;
робоча напруга : 5 - 12 В постійного струму ;
габарити модуля ( д х ш х в ) : 107 х 25,5 х 25,5 мм ;
вага модуля : 17 г ;
вага комплекту поставки : 32 г ;
колір панелі модуля : чорний.

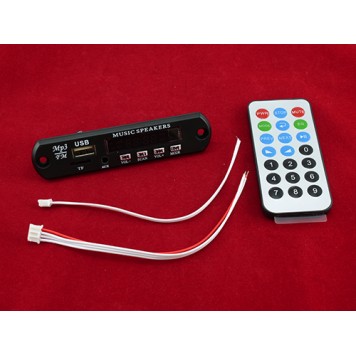

Комплект поставки:

• автомобільний FM модуль ;
• провідники для підключення живлення до модуля ;
• провідники для підключення до підсилювача ;
• пульт дистанційного управління;
• батарейка типорозміру CR2025.
