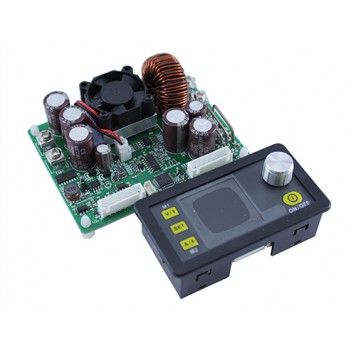

Джерело блок живлення понижуючий DC-DC лабораторний 0-50В 20А DPS5020 Bluetooth

Цифровий, програмований понижуючий DC-DC перетворювач, блок живлення з рідкокристалічним дисплеєм DPS5020 може використовуватися для зменшення напруги постійного струму в ланцюзі в цілому або на відрізку ланцюга, а також  як лабораторний блок живлення або джерела живлення.
DPS5020 складається з силової частини і блоку управління, який з'єднується з платою двома шлейфами довжиною 20 см.

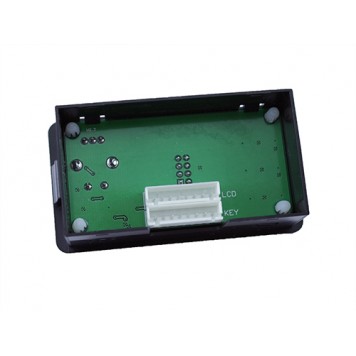

Перед початком роботи з блоком живлення DPS5020 його потрібно зібрати. Для цього потрібно підключити по ключу до гнізд силової плати, позначеним LCD та KEY два шлейфи, які входять в комплект поставки. Потім потрібно зняти задню кришку блоку управління і підключити штекери шлейфів по ключу у відповідні отвори, блоку управління, позначені LCD та KEY.
Силова плата має чотири клеми, позначені IN + і IN- вхідна напруга, OUT + і OUT- вихідна напруга. До клем IN + і IN потрібно підключити вхідна напруга, а до клем OUT + і OUT- потрібно підключити споживач.
Діапазон вхідної напруги становить 6 - 55 В постійного струму, діапазон вихідної напруги 0 - 50 В постійного струму. Діапазон вихідного струму блоку живлення становить 0 - 20 А постійного струму, відповідно максимальна вихідна потужність складає 1000 Вт. При струмі більше 10 А або якщо температура модуля перевищує 45 ° C, для охолодження починає працювати кулер.
Щоб забезпечити максимальні вихідні параметри DPS5020 - потрібне джерело струму з мінімальними параметрами вихідної напруги значенням 66 В і вихідного струму 24 А постійного струму.
Блок управління DPS5020 має: кольоровий рідкокристалічний дисплей діагоналлю 1,44 дюйма; чотири кнопки, позначені M1 / ​​V / стрілка вгору, SET, M2 / A / стрілка вниз, ON / OFF; енкодер з кнопкою.
Пристрій блоку управління DPS5020:

Для включення блоку управління достатньо подати напругу живлення на силову плату. Після включення на дисплеї з'явиться вікно привітання і версія прошивки 1.6, після чого через кілька секунд відобразиться основний екран.
Основний екран блоку управління DPS5020:

Для встановлення значення вихідної напруги потрібно натиснути на кнопку M1 / ​​V / стрілка вгору, після чого виділиться перший розряд значення вихідної напруги. Значення вихідної напруги задається за допомогою повороту ручки енкодера: вліво - зменшення, вправо - збільшення. Для переходу на наступний розряд потрібно натиснути на кнопку енкодера. Значення можна встановити з точністю до сотих часток вольта. Для виходу з установки значення вихідної напруги потрібно натиснути на кнопку M1 / ​​V / стрілка вгору.
Для установки значення вихідного струму потрібно натиснути на кнопку M2 / A / стрілка вниз, після чого виділиться перший розряд значення вихідного струму. Значення вихідного струму задається за допомогою повороту ручки енкодера: вліво - зменшення, вправо - збільшення. Для переходу на наступний розряд потрібно натиснути на кнопку енкодера. Значення можна встановити з точністю до тисячних часток ампера. Для виходу з установки значення вихідного струму потрібно натиснути на кнопку M2 / A / стрілка вниз.
За замовчуванням вихідний струм не подається на клеми OUT + і OUT-, для включення подачі вихідного струму потрібно натиснути на кнопку ON / OFF. Для припинення подачі вихідного струму потрібно натиснути на кнопку ON / OFF.
Щоб заблокувати клавіатуру, потрібно натиснути і утримувати протягом 2 секунд кнопку енкодера, поки на дисплеї не з'явиться піктограма закритого замка. Для зняття блокування клавіш натиснути і утримувати протягом 2 секунд кнопку енкодера, поки на дисплеї не з'явиться піктограма відкритого замка.
Блок управління DPS5020 має меню з розширеними налаштуваннями. Для входу в меню потрібно натиснути на кнопку SET.
Меню розширених налаштувань блоку управління DPS5020:

Навігація в меню здійснюється за допомогою кнопок M1 / ​​V / стрілка вгору, M2 / A / стрілка вниз, для вибору зміни значення параметра потрібно вибрати відповідний пункт меню і натиснути на кнопку енкодера після чого виділиться перший розряд значення. Значення параметра задається за допомогою повороту ручки енкодера: вліво - зменшення, вправо - збільшення. Для переходу на наступний розряд потрібно натиснути на кнопку енкодера. Для виходу з установки значення параметра потрібно натиснути на кнопку SET. Для виходу з розширених налаштувань потрібно натиснути на кнопку SET.
У блоку управління DPS5020 є десять елементів пам'яті для зберігання раніше заготовлених параметрів. До двох комірок пам'яті M1 і M2 є швидкий доступ. Для швидкого доступу до осередків пам'яті M1 або M2 потрібно натиснути і утримувати протягом 2 секунд кнопку M1 / ​​V / стрілка вгору або M2 / A / стрілка вниз відповідно до тих пір поки не з'явитися піктограма M1 або M2. Останні встановлені параметри перед вимиканням блоку управління зберігаються в осередок пам'яті M0.
Для швидкого запису поточних параметрів в пам'ять потрібно на основному екрані натиснути і утримувати протягом 2 секунд кнопку SET.
Блок живлення DPS5020 може з'єднуватися з комп'ютером під управлінням операційної системи Windows версій 7/8 / 8.1 / 10 або гаджетом під управлінням операційної системи Android. Для цього в комплекті поставки є USB - UART і Bluetooth модулі, а для з'єднання модулів з силовою платою є кабель довжиною 20 см. Для роботи з блоком живлення через комп'ютер або гаджет потрібно завантажити і встановити програмне забезпечення, яке буде прикріплено в кінці опису. Для роботи з комп'ютером через модуль USB - UART знадобиться кабель USB - microUSB і установка драйвера для мікросхеми CH340G. Bluetooth модуль зібраний на мікросхемі BEKEN BK3231.
Для установки сполучення DPS5020 з комп'ютером або гаджетом потрібно буде вибрати створений віртуальний COM порт і ввести пароль 1234.
При підключенні DPS5020 до комп'ютера на блоці управління автоматично блокується дисплей, тому при виході з програмного забезпечення потрібно спочатку розірвати з'єднання з пристроєм, щоб розблокувати екран.

Характеристики:

модель: DPS5020;
версія прошивки: 1.6;
діапазон вхідної напруги: 6 - 55 В;
діапазон вихідної напруги: 0 - 50 В;
вихідний струм: 0 - 20 A;
діапазон вихідної потужності: 0 - 1000 Вт;
крок регулювання вихідної напруги: 0,01 В;
крок регулювання вихідного струму: 0,01 A;
точність: 0,5%;
діагональ дисплея: 1,44 дюйма;
довжина кабелів: 20 см;
розміри блоку управління: 79 х 43 х 41 мм;
монтажні розміри блоку управління: 71 х 39 мм;
розмір силової плати: 93 х 71 х 41 мм;
вага комплекту: 250 г.

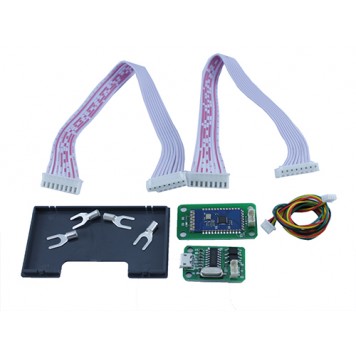

Комплект поставки:

• Силова плата DPS5020;
• Блок управління DPS5020;
• USB - UART модуль;
• Bluetooth модуль;
• U-подібні клеми - 4 шт .;
• Шлейф - 2 шт .;
• Кабель для USB - UART і Bluetooth модуля;
• Посібник користувача англійською та китайською мовами;
• Заводська упаковка.


Програмне забезпечення та драйвера для DPS5020.
