Бездротовий пульт WHB04-L для верстатів з ЧПУ MACH3

Бездротовий пульт WHB04-L для верстатів з ЧПУ MACH3 використовується для зручності керування верстатами з числовим програмним управлінням, які працюють з програмою MACH3 або під управлінням промислових комп'ютерів. Пульт додає зручності внаслідок свободи переміщення з ним і дає відчуття, що працюєш з верстатом безпосередньо, а не через натискання кнопок на клавіатурі і миші.
Перед використанням пульта WHB04-L потрібно, щоб на комп'ютері була встановлена ​​програма MACH3. Коли MACH3 встановлена, то в кореневій папці програми повинна бути папка Plugin, якщо такої немає - створіть її. Потім з CD диска, який йде в комплекті, з папки driver, скопіюйте файл ShuttlePro.dll в папку Plugin програми MACH3. Для установки драйвера функції Probe-Z - скопіюйте файл M930.m1s з папки Macro-code CD диска в папку MACH3 .. \\ Mach3 \\ macros \\ Mach3Mill. Після цих дій підключіть в USB порт комп'ютера USB приймач (ShuttlePro). Операційна система автоматично знайде і встановить драйвера для ShuttlePro і ідентифікує його, як «USB пристрій введення». Коли ShuttlePro підключений, запустіть програму MACH3, перейдіть в меню «Config» підміню «ConfigPlugins». Ви повинні побачити вибір ShuttlePro і зелену галочку біля нього. Якщо зеленої галочки немає, спробуйте встановити її вручну. Зелена галочка означає, що MACH3 синхронізувалася з ShuttlePro. Потім натисніть кнопку «Config», яка на жовтому фоні і налаштовуйте кнопки.

Приблизно так буде выглядати налаштування кнопок:

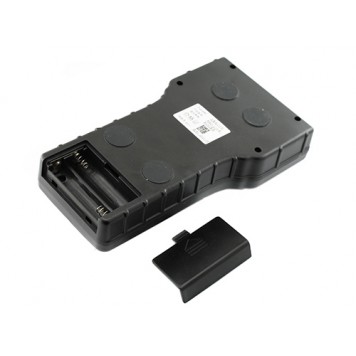

Для включення пульта потрібно спочатку відкрити бокс для елементів живлення, встановити в бокс згідно полярності дві батарейки типорозміру AA, закрити бокс. Потім потрібно натиснути на сріблясту кнопку, яка знаходиться у верхній правій частині пульта. Пульт подаватися не буде якщо заряд батарей занадто малий. Бажано встановлювати нові елементи живлення, тому що прилад дуже чутливий в малому заряду і може не включитися. Якщо заряд елементів живлення малий для старту пульта, то буде блимати червоний індикатор з піктограмою розрядженої батареї. Ще пульт не включили, якщо ShuttlePro не включений в комп'ютер.
Пульт оснащений вже запрограмованими п'ятьма кнопками, на які можна закріпити макроси, ручкою перемикачем, ручкою маховиком. У комплекті з пультом для ручки маховика йде додаткова ручка і шуруп для монтажу. Шуруп вставляється в додаткову ручку і прикручується в спеціальний отвір на ручці маховику. Після будь-якої дії з пультом (натискання кнопок, поворот ручки тощо), якщо сигнал дійшов, то буде блимати зелений індикатор «OK». Задня поверхня пульта оснащена двома потужними магнітами для можливості жорсткого закріплення пульта на обладнанні або металевої поверхні, як горизонтально, так і вертикально.
Функції кнопок пульта:


Функції ручки перемикача:

Вид дисплею, коли ручка перемикача стоїть в положеннї осей X, Y, Z, A:

Вид дисплея, когда ручка переключатель стоит в положении Spindle (шпиндель) и Feed (подача):

На CD диску є файли з готовими макросами і машинними командами, а також файли з інструкціями по установці і використанню.
Радіус дії пульта в ідеальних умовах до 40 м. Стандарт бездротової передачі даних 2,4 ГГц ISM з алгоритмом захисту від перешкод. Підтримка до 64 різних каналів на частоті 2,4 ГГц для того, щоб не перекривати зв'язок інших пристроїв і приладів, що працюють на частоті 2,4 ГГц.

Характеристики:

виробник: XHC;
модель: WHB04-L;
робота під управління програми: MACH3;
швидке переключення: між 4 осями (X, Y, Z, A), швидкістю шпинделя, швидкістю подачі;
підтримка: макросів;
дисплей: з відображенням машинних і робочих координат осей, величини кроку;
ручне управління енкодером: 100 імпульсів / оборот;
частота роботи: 2,4 ГГц ISM (потужність передачі 0 дБ, чутливість прийому -98 дБ);
канали: 64 каналу з кроком в 1 МГц;
інтерфейс: що має на увазі роботу в середовищі зі значними перешкодами;
радіус роботи: до 40 м (в ідеальних умовах);
живлення: два елементи живлення типорозміру AA;
магніти на задній частині корпусу для закріплення пульта на обладнанні;
розміри: 185 х 105 х 50 мм;
вага комплекту: 325 г;

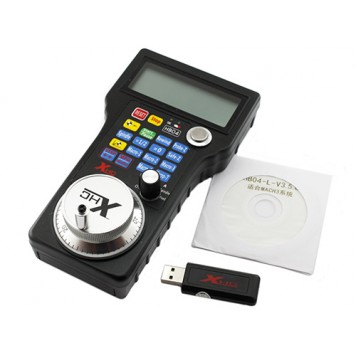

Комплект поставки:

• бездротовий пульт WHB04-L для верстатів з ЧПУ MACH3 в картонній упаковці;
• бездротовий USB приймально-передавач;
• CD диск;
• додаткова ручка з шурупом;
• керівництво користувача  китайською та англійською мовами.
