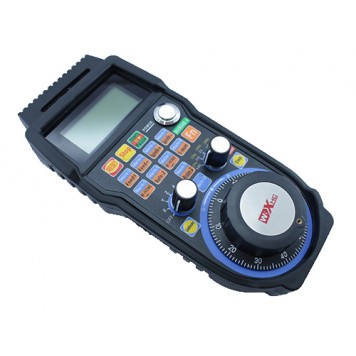

Пульт керування бездротовий WHB04B-4 для ЧПУ верстата Mach3, 4 осі

Пульт керування бездротовий WHB04B-4 для ЧПУ верстата Mach3, 4 осі використовується для зручності керування верстатами з числовим програмним управлінням, які працюють з програмою MACH3 або під управлінням промислових комп'ютерів. Пульт додає зручності внаслідок свободи переміщення з ним і дає відчуття, що працюєш з верстатом безпосередньо, а не через натискання кнопок на клавіатурі і миші.
Конструкція пульта WHB04B-4:

Перед використанням пульта WHB04B-4 потрібно, щоб на комп'ютері була встановлена ​​програма MACH3. Коли MACH3 встановлена, то в кореневій папці програми повинна бути папка Plugin, якщо такої немає - створіть її. Потім з CD диска, який йде в комплекті, з папки XHC-MACH3-WHB04B \\ XHC-WHB04B Driver V3.86.3-2018.11.23 \\ XHC-WHB04BX Driver V3.86.3-2018.11.23, скопіюйте файл ShuttlePro.dll в папку Plugin програми MACH3.
Для установки файлу макросів - скопіюйте файли M930.m1s, m933.m1s, m999.m1s з папки XHC-MACH3-WHB04B \\ XHC-WHB04B Driver V3.86.3-2018.11.23 \\ XHC-WHB04BX Driver V3.86.3-2018.11.23 \\ macro CD диска в папку MACH3 .. \\ Mach3 \\ macros \\ Mach3Mill. Після цих дій підключіть в USB порт комп'ютера USB адаптер.
Операційна система автоматично знайде і встановить драйвера для USB адаптера і ідентифікує його, як «USB пристрій введення».
Для включення пульта WHB04B-4 потрібно спочатку відкрити бокс для елементів живлення, встановити в бокс згідно з полярністю дві батарейки типорозміру AA, закрити бокс. Потім потрібно натиснути на сріблясту кнопку, яка знаходиться у верхній правій частині пульта. Пульт подаватися не буде якщо заряд батарей занадто малий. Бажано встановлювати нові елементи живлення, тому що прилад дуже чутливий в малому заряду і може не включитися.
Після включення пульта в верхньому лівому куті дисплея буде відображатися якість сигналу з'єднання між WHB04B-4 і USB адаптером, якщо сигналу від USB адаптера немає - буде відображатися піктограма rflost.
Коли USB адаптер підключений і пульт включений, потрібно запустити програму MACH3, перейти в меню «Config» підміню «ConfigPlugins». У списку плагінів буде рядок ShuttlePro-VXX-XHC-HB04BX-FOR-MACH3 і зелений прапорець зліва. Якщо зеленого прапорця немає, потрібно спробувати встановити його вручну. Зелена прапорець означає, що MACH3 синхронізувалася з USB адаптером. Потім потрібно натиснути кнопку «Config», яка на жовтому фоні для настройки кнопок пульта.
Меню синхронізації пульта WHB04B-4 з MACH3:


Налаштування кнопок пульта WHB04B-4:

Пульт WHB04B-4 оснащений вже запрограмованими кнопками, на які можна закріпити макроси, двома ручками перемикачами, ручкою маховиком. Також макроси можна закріпити на ручку перемикач і ручку маховик.
Корпус пульта WHB04B-4 виготовлений з ударостійкого пластику і поміщений в силіконовий чохол. У комплекті поставки пульта є кріпильна фурнітура.
Функції кнопок пульта:


Дисплей пульта WHB04B-4:

На CD диску, який йде в комплекті, є файли з готовими макросами і машинними командами, а також файли з інструкціями по установці і використанню англійською та китайською мовами.
Радіус дії пульта в ідеальних умовах до 40 м. Стандарт бездротової передачі даних радіо 433 МГц ISM 64 каналу з кроком в 1 МГц, потужність передавача 10 дБ, чутливість прийому -98 дБм, перешкодостійкий протокол.

Характеристики:

виробник: XHC;
модель: WHB04B-4;
робота під управління програми: MACH3;
швидке переключення: між 4 осями (X, Y, Z, A), швидкістю шпинделя, швидкістю подачі;
підтримка: макросів;
дисплей: з відображенням машинних і робочих координат осей, величини кроку;
ручне управління енкодером: 100 імпульсів / оборот;
частота роботи: 433 МГц ISM (потужність передачі 10 дБм, чутливість прийому -98 дБ);
канали: 64 каналу з кроком в 1 МГц;
інтерфейс: що має на увазі роботу в середовищі зі значними перешкодами;
радіус роботи: до 40 м (в ідеальних умовах);
живлення: два елементи живлення типорозміру AA;
габарити: 210 x 90 x 55 мм;
вага пульта: 457 г;
вага комплекту: 715 г;

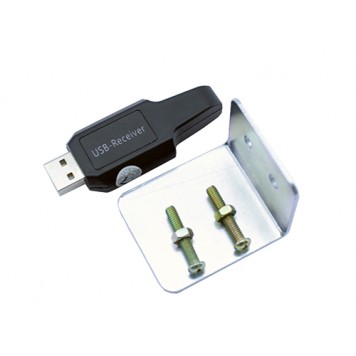

Комплект поставки:

• пульт управління бездротової WHB04B-4 для ЧПУ верстата Mach3, 4 осі в картонній упаковці;
• силіконовий чохол;
• бездротовий USB прийомопередавач;
• CD диск;
• кріпильна фурнітура;
• керівництво користувача  китайською та англійською мовами.
