Шпиндель 2.2кВт ER20 80мм з водяним охолодженням для ЧПУ, набір, кераміка

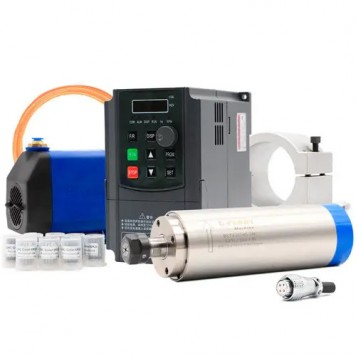

Набір включає найнеобхідніші комплектуючі для самостійного складання ЧПУ верстата, що складається з:

• шпиндель G-Penny BST2.2-80-24K;
• інвертор YL620;
• занурювальна помпа RY-3500;
• алюмінієвий кронштейн;
• поліуретанова трубка;
• 10 штук цанг ER20.

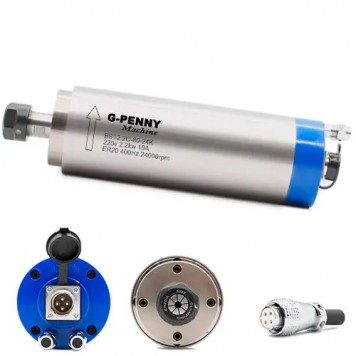

Шпиндель G-Penny BST2.2-80-24K.
Якісний та потужний шпиндель зі збільшеним крутним моментом та водяним охолодженням, який призначений для свердління, фрезерування, гравірування та обробки металу. Оснащений цанговим затиском ER20, що дозволить кріпити фрези з хвостовиком великого діаметру, тим самим підвищуючи його функціональність.
Дана модель шпинделя оснащена керамічними підшипниками, які стійкі до високих та низьких температур. Керамічні підшипники мають низький коефіцієнт тертя, низький рівень шуму та тривалий термін служби. І добре підходять для використання шпинделя при обробці алюмінію та твердої деревини.
Водяне охолодження відбувається за рахунок примусової циркуляції рідини, що охолоджує, через сорочку всередині корпусу шпинделя.

Особливості та характеристики шпинделя:

модель: G-Penny BST2.2-80-24K;
ефективне охолодження незалежно від оборотів шпинделя;
стабільний температурний режим підшипників;
номінальна потужність: 2.2 кВт;
максимальна швидкість: 24000 об/хв;
тип цанги: ER20;
тип охолодження: водяне;
кількість підшипників: 4;
вид підшипників: керамічні;
частота: 400 Гц;
номінальний струм: 10 А;
кількість фаз: 3;
кількість контактів: 4;
напруга живлення: 220 В;
обертання: менше 0.01 мм;
температура робочого середовища: -10 ~ 40 ° C;
довжина: 247 мм;
діаметр: 80 мм;
вага: 5 кг;
матеріал: сталь.

Зверніть увагу! Перш ніж під'єднати шпиндель до інвертора, потрібно зробити налаштування інвертора. Якщо цього не зробити, зростає можливість виходу з ладу обох комплектуючих.

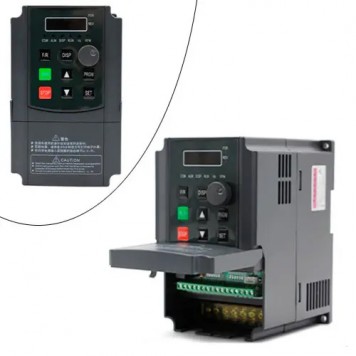

Інвертор YL620.
Частотний перетворювач YL620 для керування електродвигуном (шпинделем) ЧПУ верстата. Дозволить вказати потрібну швидкість обертання, швидкість прискорення, зупинки та інші параметри. Оснащений додатковим комунікаційним портом RS485 для підключення зовнішнього керування.
Підключення шпинделя до інвертора здійснюється через гніздо на задній кришці шпинделя. Інструкція англійською в комплекті.

Особливості та характеристики інвертора:

модель: YL620;
потужність: 2.2 кВт;
вихідна частота: 0-400 Гц;
максимальний робочий струм: 10 А;
напруга живлення: 220 В;
кількість вихідних фаз: 3;
LED-дисплей для налаштування та відображення параметрів;
управління: 8 кнопок та потенціометр;
вбудований вентилятор та вентиляційні отвори;
Розмір: 17 x 10.5 x 13.5 см;
вага: 1230 г;
матеріал: ударостійкий пластик.

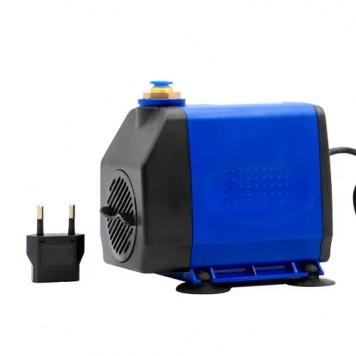

Занурювальна помпа RY-3500.
Занурювальний водяний насос для забезпечення циркуляції рідини, що охолоджує, в шпинделі. Кріпиться на 4 присоски, що йде в комплекті. Також комплектується перехідним штуцером із швидкою фіксацією шланга 8 мм.

Особливості та характеристики помпи:

модель: RY3500;
потужність: 80 Вт;
продуктивність: 3500 л/год;
максимальна висота підйому води: 3.5 м;
робоча напруга: 220 В;
ступінь захисту: IPX8;
розмір: 13.5 х 9.5 х 12 см (включаючи ручку);
довжина дроту живлення: 135 см;
вага: 680 г;
матеріал: ударостійкий пластик.

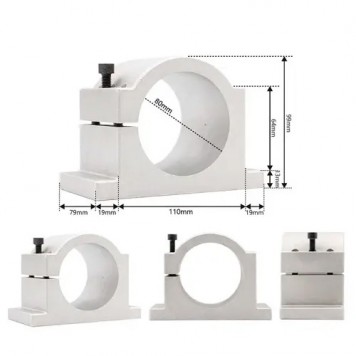

Кронштейн алюмінієвий.
Спеціальний кронштейн у вигляді хомута, що розрізає, для кріплення шпинделя до плоскої поверхні верстата або каретки. Виготовлений із суцільнолитого алюмінію. Комплектується 3 гвинтами, один з яких (посередині) є віджимним для фіксування шпинделя на місці.
Зверніть увагу! Отвори на підставі кронштейна для кріплення до верстата потрібно просвердлити самостійно.

Характеристики кронштейна:

діаметр отвору: 80 мм;
розмір основи: 14.7 х 7.8 х 1.3 см;
вага: 1045 г;
матеріал: алюміній.

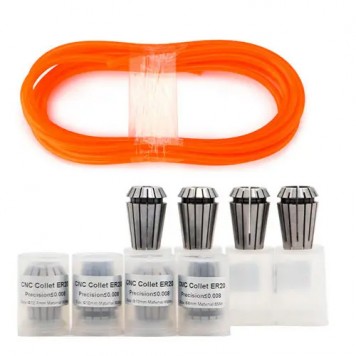

Трубки.
Поліуретанова гнучка трубка для охолодження шпинделя. Колір трубки може відрізнятись від представленого на картинці до лота.

Характеристики трубки:

зовнішній діаметр: 8 мм;
внутрішній діаметр: 5 мм;
мінімальний радіус вигину: 19;
робоча температура: -5°C до 50°C;
довжина: 5 м;
матеріал: поліуретану.

Цанги ER20.
Набір із 10 цанг (з різним діаметром отворів) під патрон ER20 для шпинделя ЧПУ-верстата.

Характеристики цанг:

кількість у наборі, штук: 10;
зовнішній діаметр: 21 мм;
висота: 31.5 мм;
точність: 0.008 мм;
діаметр внутрішнього отвору: 3.175 мм, 4 мм, 6 мм (2шт), 6.35 мм, 8 мм (2шт), 10 мм, 12 мм, 12.7 мм;
матеріал: вуглецева сталь.
